Cuplock Scaffolding System | Baynal Export — Scaffolding & Formwork from Turkey

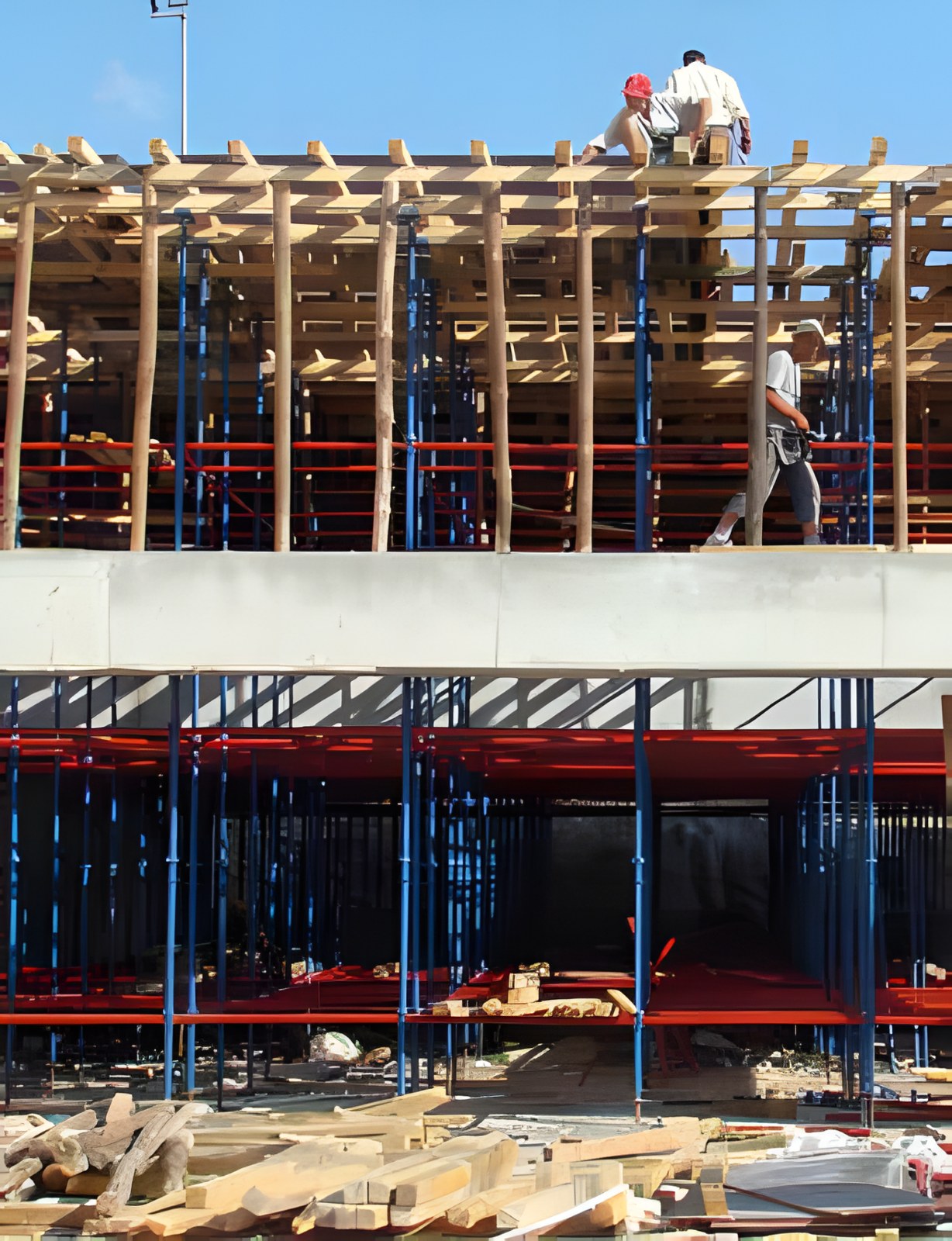

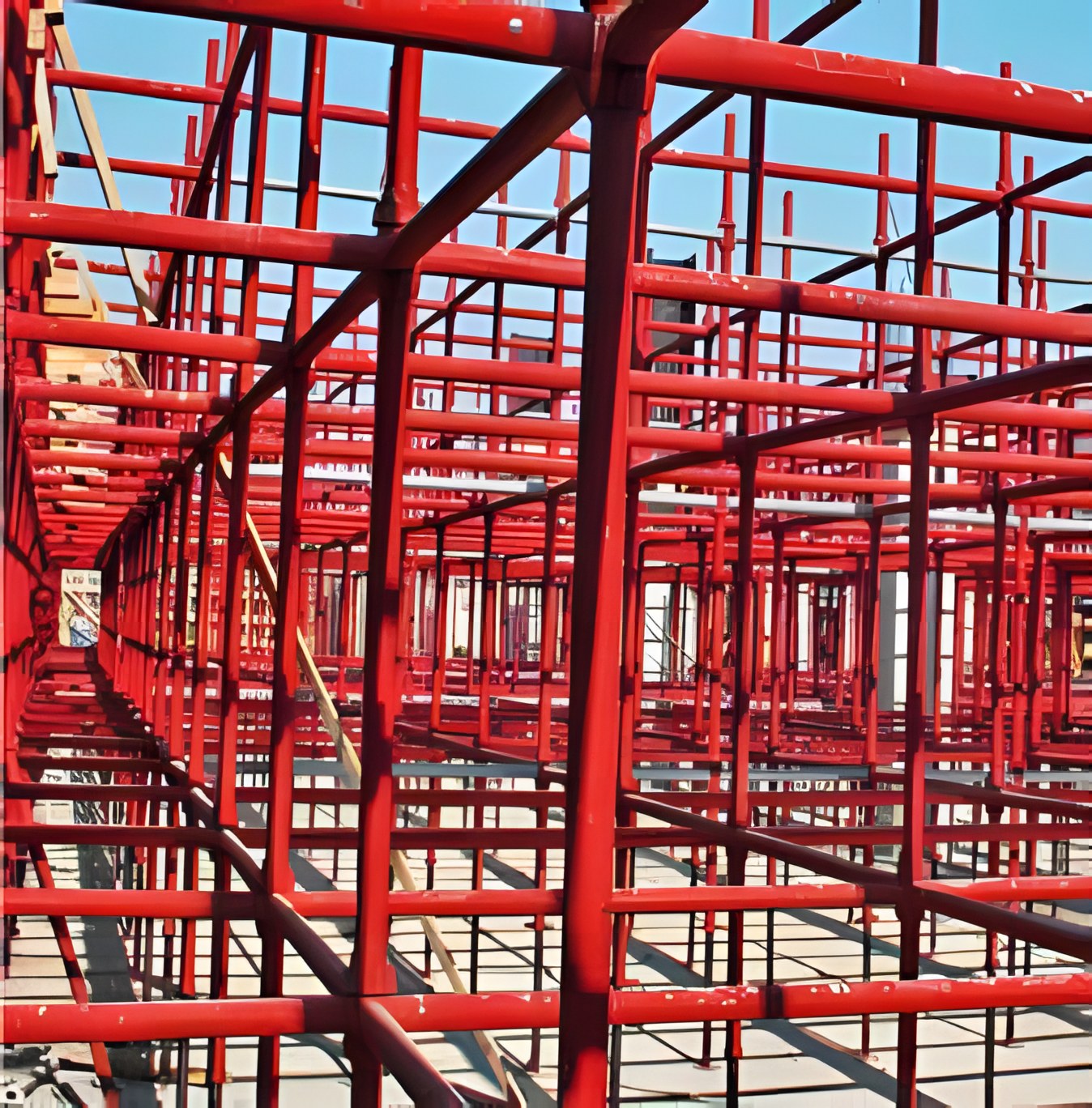

Yüksek mukavemet ve emniyet değerleri sayesinde genellikle ağır döşemelerde ve yüksek yapılarda kalıp altı ve hacim iskelesi olarak kullanılır; dış cephelerde de rahat ve güvenli şekilde kullanılabilir.Thanks to its high strength and safety values it is mainly used as formwork support and volume scaffold under heavy slabs and in tall structures, and it works equally well and safely on facades.Grâce à sa résistance et à son niveau de sécurité élevés, il sert principalement de support de coffrage et d'échafaudage de volume sous les dalles lourdes et dans les ouvrages de grande hauteur ; il s'utilise aussi efficacement et en toute sécurité en façade.

Dikey elemanStandardMontantØ48,3 × 3 mm

Yatay elemanLedgerLisseØ48,3 × 2,5 mm

Fincan aralığıCup spacingEntraxe des coupelles50 / 100 cm

Eksenel yük (0,5 m yatay aralıkta)Axial load (0.5 m ledger spacing)Charge axiale (lisses tous les 0,5 m)6.000 kg

Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

✓Ø48,3 × 2,5 mm yatay ve Ø48,3 × 3 mm dikey elemanlarØ48.3 × 2.5 mm ledgers and Ø48.3 × 3 mm standardsLisses Ø48,3 × 2,5 mm et montants Ø48,3 × 3 mm

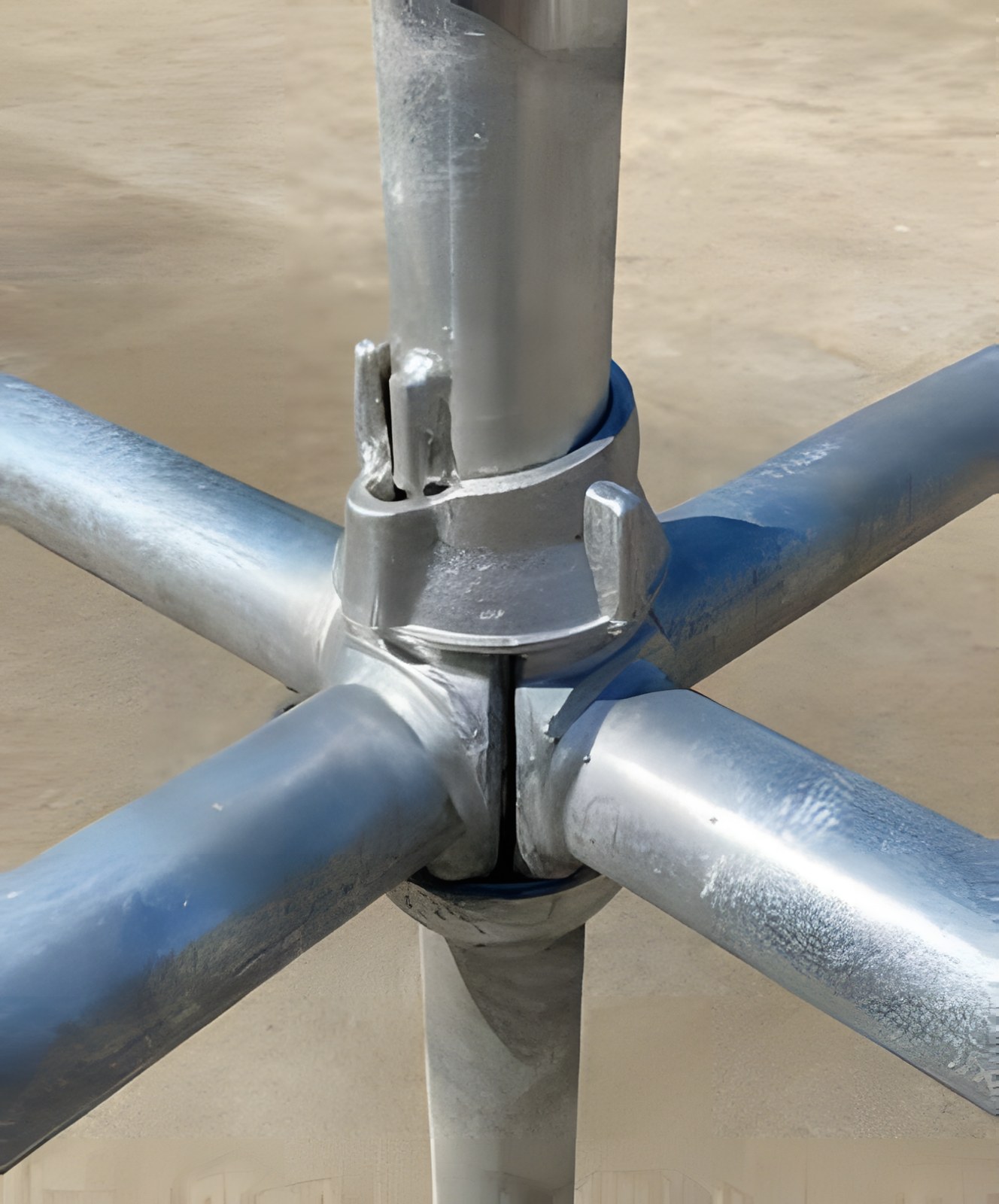

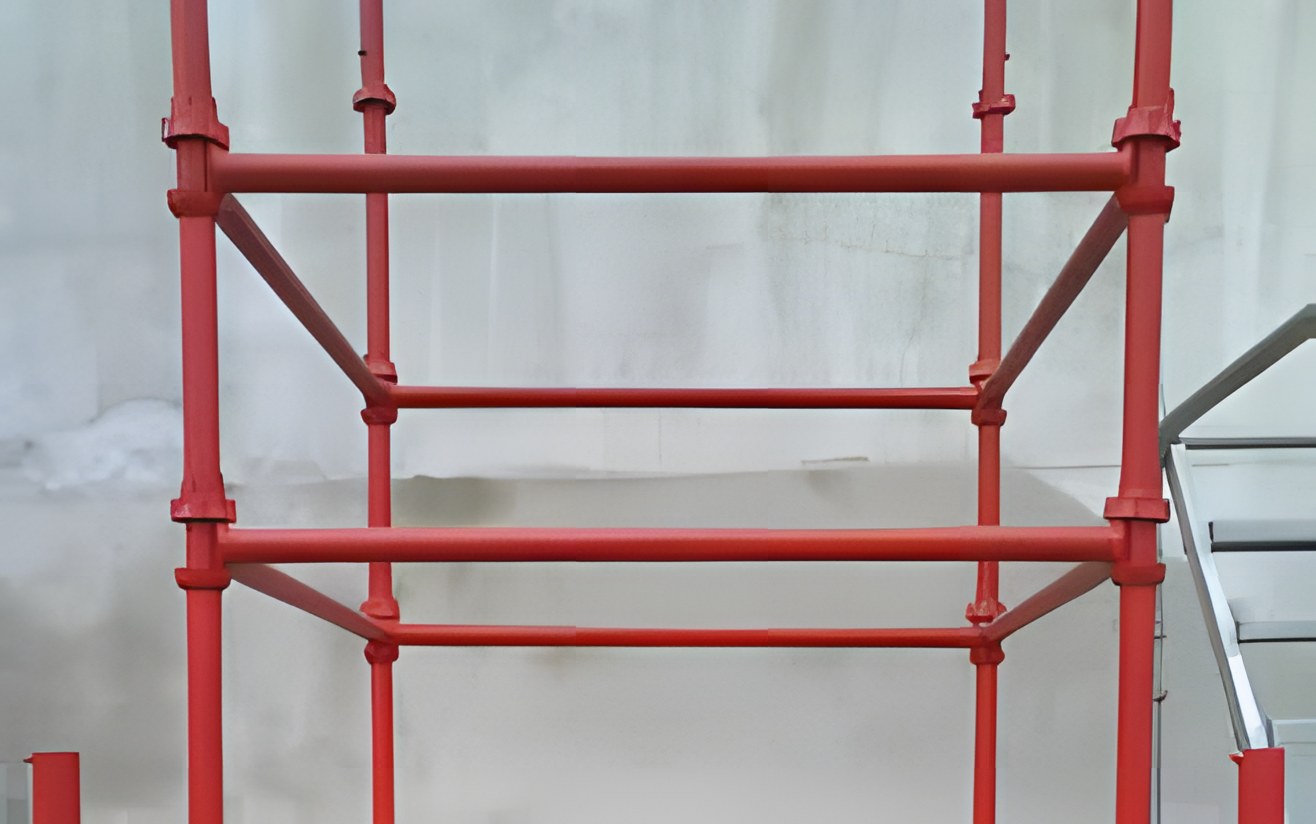

✓Bağlantı: dikmedeki sabit alt tas, yatay eleman uçlarındaki badem ve üstten sıkıştıran hareketli fincanNode: fixed bottom cup on the standard, blade ends on the ledger and a sliding top cup that locks themNœud : coupelle inférieure fixe sur le montant, embouts de lisse et coupelle supérieure coulissante qui les verrouille
✓Alt tas aralığı standart 50 cm; projeye özel uygulamalar yapılabilirBottom cups at 50 cm as standard; project-specific spacing possibleCoupelles inférieures tous les 50 cm en standard ; entraxe spécifique possible selon le projet
✓Yardımcı elemanlar: alt ayar milleri, 4 yollu veya U başlıklı üst ayar milleri, dayama aparatları, yürüme platformlarıAuxiliary parts: base jacks, 4-way or U-head jacks, wall ties, walking platformsPièces complémentaires : vérins de pied, têtes 4 voies ou en U, ancrages muraux, plateformes de circulation
✓İsteğe göre farklı ölçü ve et kalınlıklarında üretimOther sizes and wall thicknesses available on requestAutres dimensions et épaisseurs de paroi sur demande

📄 Bu ürünün PDF kataloğunu indir 📄 Download this product's PDF catalog 📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Dikey elemanStandardMontant	Ø48,3 × 3 mm
Yatay elemanLedgerLisse	Ø48,3 × 2,5 mm
Fincan aralığıCup spacingEntraxe des coupelles	50 / 100 cm
Eksenel yük (0,5 m yatay aralıkta)Axial load (0.5 m ledger spacing)Charge axiale (lisses tous les 0,5 m)	6.000 kg

Eksenel yük taşıma kapasitesiAxial load capacityCapacité de charge axiale

Yatay eleman aralığı (m)Ledger spacing (m)Entraxe des lisses (m)	Taşıma kapasitesi (kg)Load capacity (kg)Capacité de charge (kg)
0,50	6.000
1,00	5.250
1,50	4.000
2,00	2.400
2,50	1.550
3,00	1.050

Sistem bileşenleriSystem componentsComposants du système

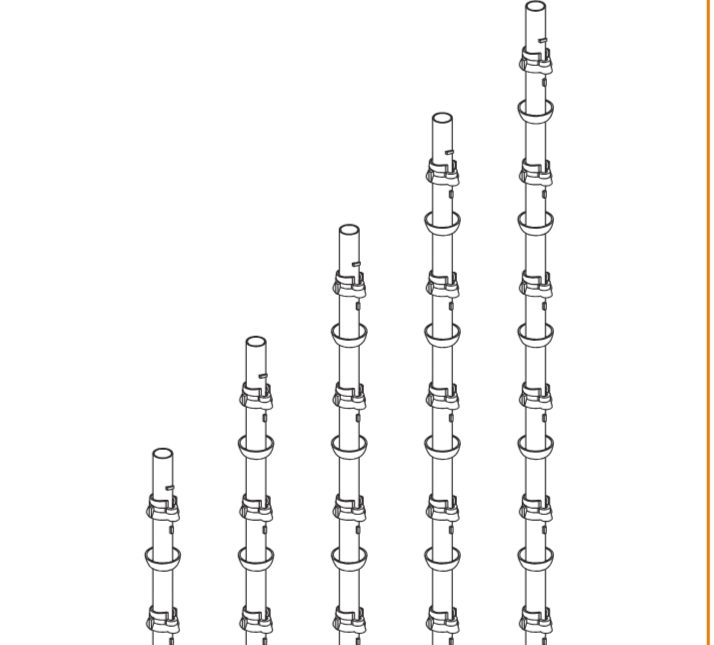

Dikey ElemanVertical StandardMontant vertical

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)	Bağlantı aralığı (cm)Node spacing (cm)Entraxe des nœuds (cm)
BCS5001	4,40	100	48,3 × 3	50
BCS5002	6,60	150	48,3 × 3	50
BCS5003	8,80	200	48,3 × 3	50
BCS5004	11,00	250	48,3 × 3	50
BCS5005	13,20	300	48,3 × 3	50
BCS5006	2,20	50	48,3 × 3	100
BCS5007	4,10	100	48,3 × 3	100
BCS5008	5,80	150	48,3 × 3	100
BCS5009	7,70	200	48,3 × 3	100
BCS5010	9,10	250	48,3 × 3	100
BCS5011	11,00	300	48,3 × 3	100

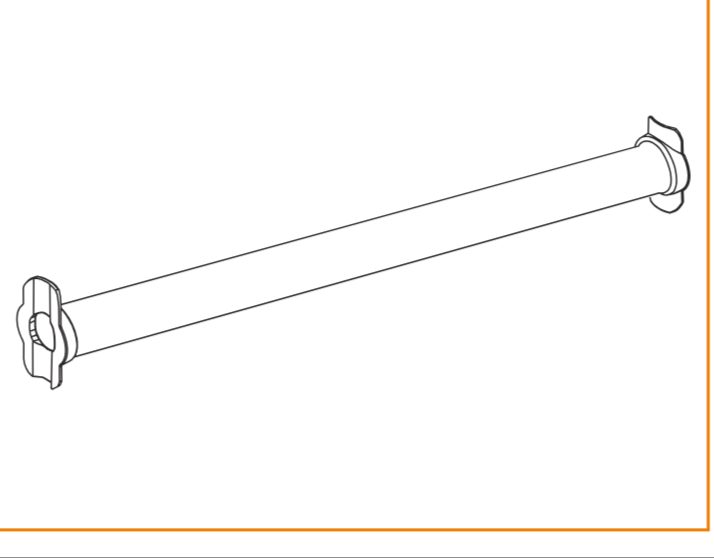

Yatay ElemanLedgerLisse

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Uzunluk (cm)Length (cm)Longueur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)
BCS5012	2,20	50	48,3 × 2,5
BCS5013	2,80	75	48,3 × 2,5
BCS5014	3,30	100	48,3 × 2,5
BCS5015	4,00	125	48,3 × 2,5
BCS5016	4,70	150	48,3 × 2,5
BCS5017	5,40	175	48,3 × 2,5
BCS5018	6,10	200	48,3 × 2,5
BCS5019	6,80	225	48,3 × 2,5
BCS5020	7,50	250	48,3 × 2,5
BCS5021	8,30	300	48,3 × 2,5

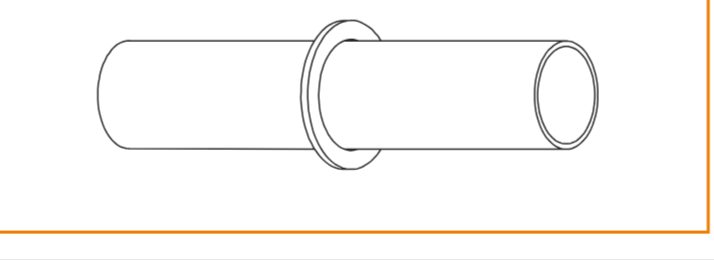

Birleştirme ElemanıConnectorRaccord

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCS5026	0,65

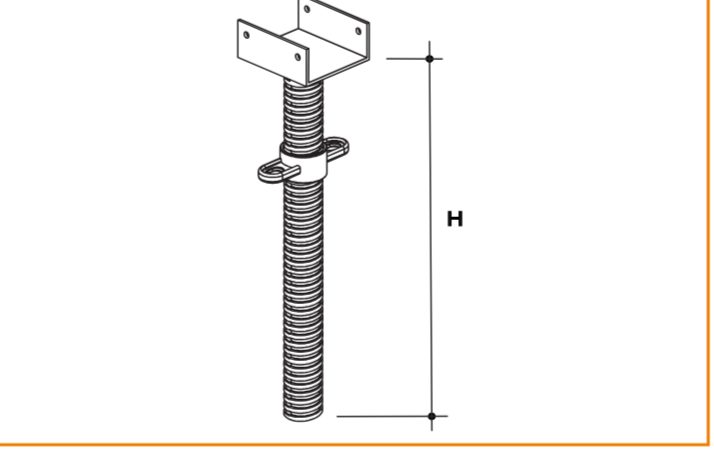

U Başlıklı Üst Ayar ElemanıU-Head JackVérin à tête en U

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)
BCS5027	3,10	50	38 × 4
BCS5028	3,70	75	38 × 4
BCS5029	4,30	100	38 × 4

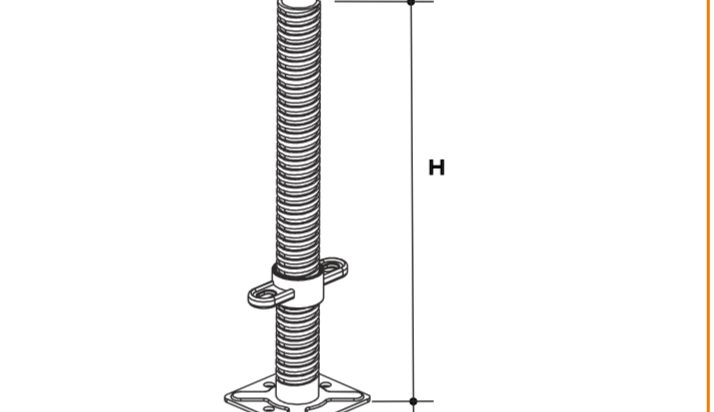

Ayarlanabilir Alt Ayar MiliAdjustable Base JackVérin de pied réglable

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)
BCS5030	3,80	75	38 × 4
BCS5031	4,80	100	38 × 4
BCS5032	5,40	120	38 × 4

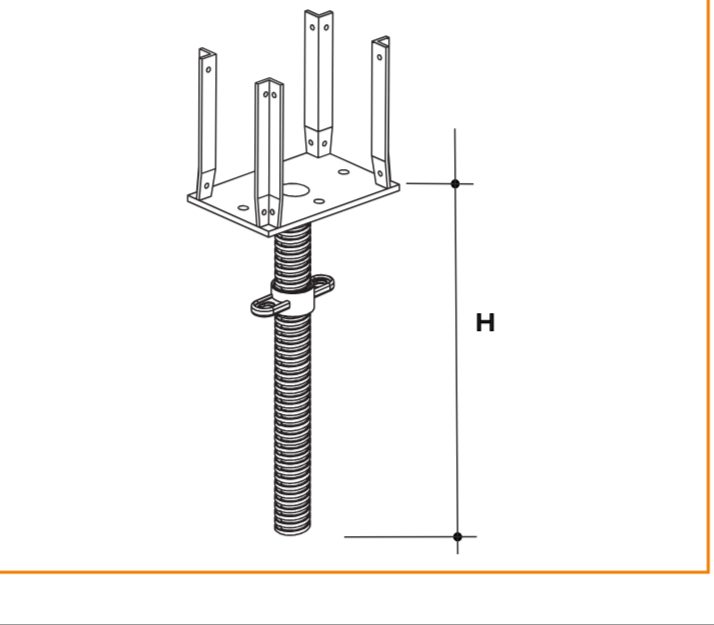

Ayarlanabilir Dört Yollu BaşlıkAdjustable Four-Way Head JackVérin réglable à tête 4 voies

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)
BCS5033	4,00	75	38 × 4
BCS5034	5,00	100	38 × 4
BCS5035	5,60	120	38 × 4

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Uzunluk (cm)Length (cm)Longueur (cm)
BCF0052	12,30	245
BCF0053	13,30	265
BCF0054	14,50	290
BCF0055	16,50	330
BCF0056	18,00	360
BCF0057	19,50	390
BCF0058	22,50	450
BCF0059	24,50	490
BCF0060	29,50	590

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Uzunluk (cm)Length (cm)Longueur (cm)	Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF0061	40,00	125	250	18

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
