Taşıyıcı ve Döşeme İskele SistemleriShoring & Slab Support SystemsÉtaiement et support de dalles

Teleskobik Dikme SistemiTelescopic Prop SystemSystème d'étais télescopiques

Her geometrideki döşeme altında hızlı ve ekonomik destekFast, economical support under slabs of any shapeÉtaiement rapide et économique sous des dalles de toutes formes

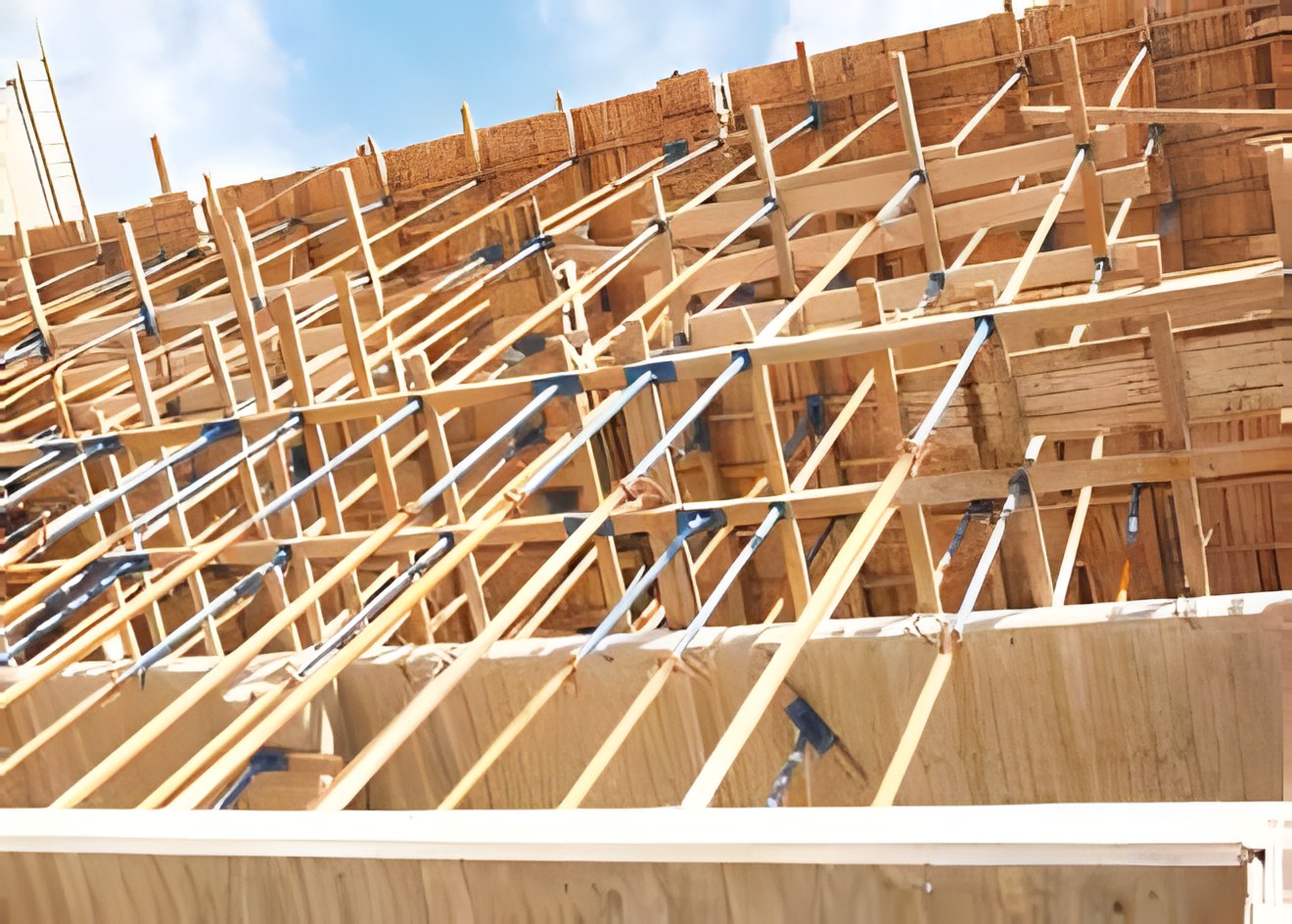

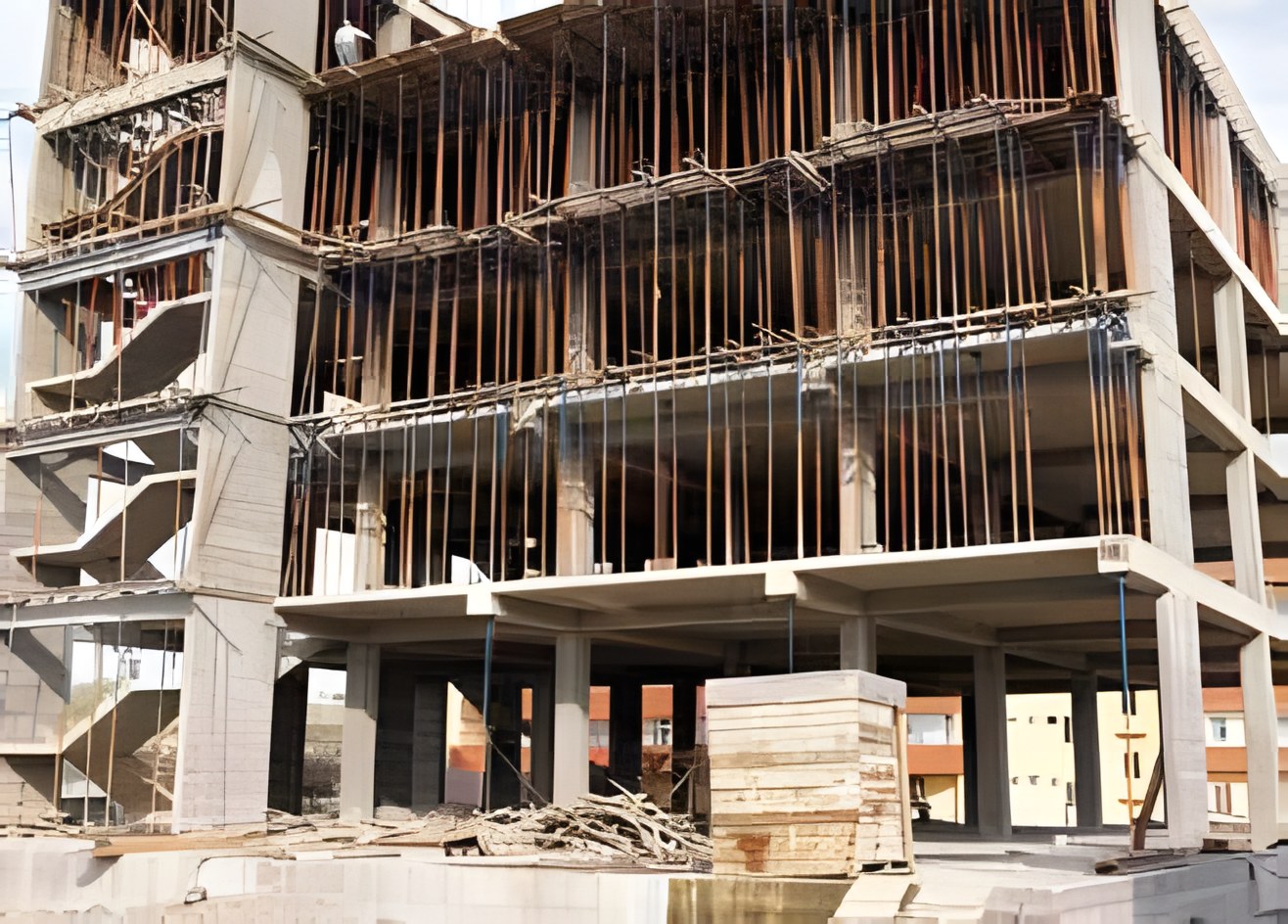

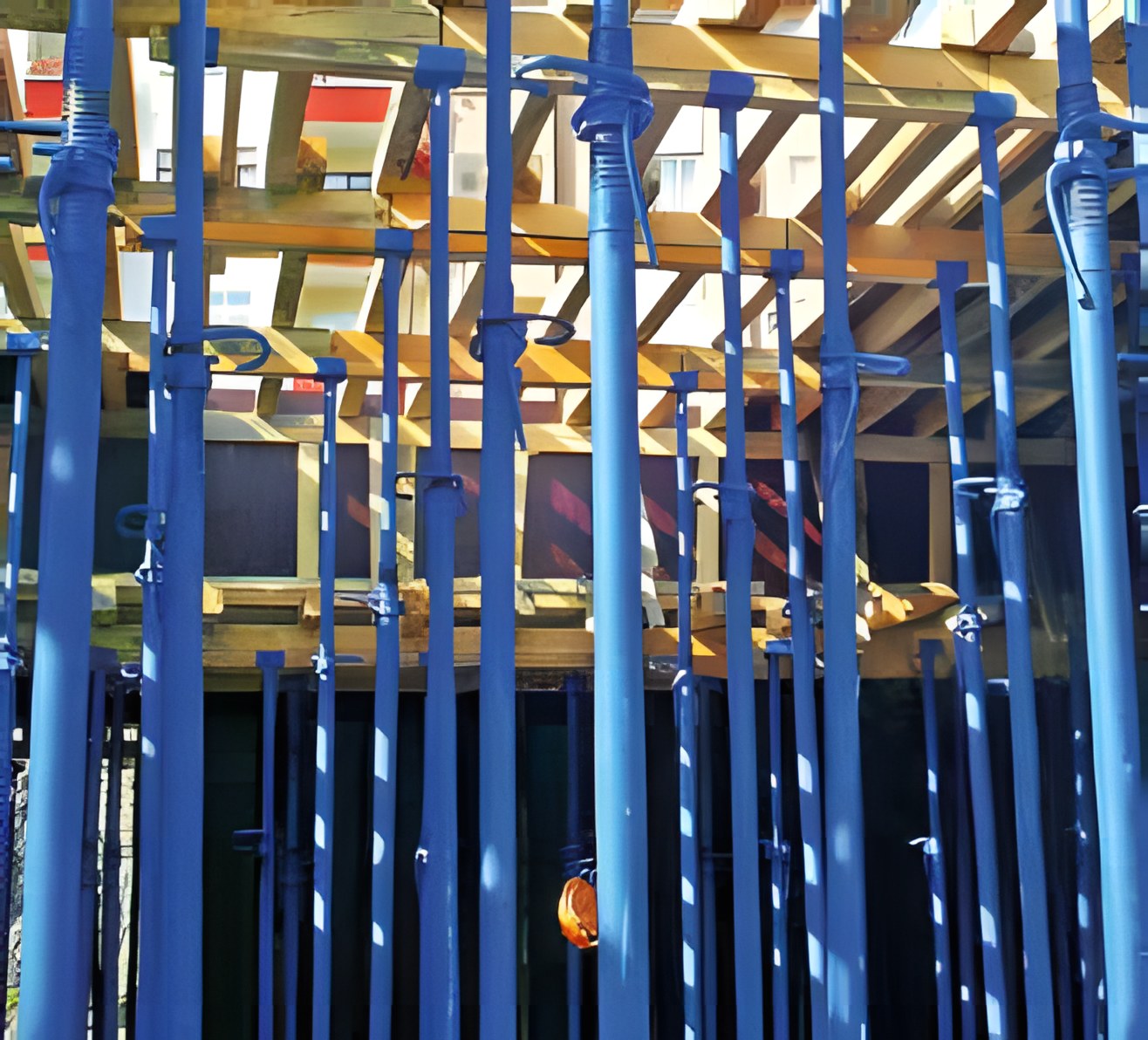

Teleskobik Dikme Sistemi

Sistem temel olarak plywood, H20 ahşap kiriş, teleskobik dikme ve çelik aksesuarlardan oluşur. H20 aralıkları ve dikme sıklığı değiştirilerek farklı döşeme kalınlığı ve beton yüküne uyarlanır; her türlü geometrideki döşeme altında rahatlıkla kullanılır.Built from plywood, H20 timber beams, telescopic props and steel accessories. Changing the beam and prop spacing adapts it to different slab thicknesses and concrete loads, and it fits easily under slabs of any shape.Composé de contreplaqué, de poutres bois H20, d'étais télescopiques et d'accessoires acier. En modifiant l'entraxe des poutres et des étais, il s'adapte aux différentes épaisseurs de dalle et charges de béton, et se place facilement sous des dalles de toutes formes.

Dış / iç boruOuter / inner tubeTube extérieur / intérieurØ60 / Ø48,3 mm
Et kalınlığıWall thicknessÉpaisseur de paroi2,5 / 3 mm
Yükseklik aralığıHeight rangePlage de hauteur175 – 500 cm
Başlık tipleriHead typesTypes de têteDüz, U, T / Flat, U, T
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓Uzun ömürlü, yüksek taşıma kapasiteliLong service life and high load capacityLongue durée de vie et grande capacité de charge
  • ✓Az sayıda malzemeyle kurulur; sıva gerektirmezFew parts to erect; no plastering neededPeu de pièces à monter ; pas d'enduit nécessaire
  • ✓Düşük kat yüksekliği ve düzensiz kolon-perde yerleşimi olan projeler için uygunWell suited to low storey heights and irregular column/wall layoutsAdapté aux faibles hauteurs d'étage et aux implantations irrégulières de poteaux et voiles
  • ✓Düz, U ve T başlıklı; 2,5 mm ve 3 mm et kalınlığı seçenekleriFlat, U and T heads; 2.5 mm and 3 mm wall thicknessTêtes plates, en U et en T ; épaisseur de paroi 2,5 mm et 3 mm
  • ✓Dış boru Ø60, iç boru Ø48,3 mmOuter tube Ø60 mm, inner tube Ø48.3 mmTube extérieur Ø60 mm, tube intérieur Ø48,3 mm
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Dış / iç boruOuter / inner tubeTube extérieur / intérieurØ60 / Ø48,3 mm
Et kalınlığıWall thicknessÉpaisseur de paroi2,5 / 3 mm
Yükseklik aralığıHeight rangePlage de hauteur175 – 500 cm
Başlık tipleriHead typesTypes de têteDüz, U, T / Flat, U, T

Teleskobik dikme dizayn tablosuTelescopic prop design tableTableau de dimensionnement des étais télescopiques

Döşeme kalınlığı (m)Slab thickness (m)Épaisseur de dalle (m)Döşeme yükü (kN/m²)Slab load (kN/m²)Charge de dalle (kN/m²)0,500,6250,751,752,002,252,503,003,50
0,145,53,232,832,642,031,901,761,591,321,13
0,166,13,122,802,551,941,821,611,451,211,04
0,186,63,042,712,481,861,671,491,341,110,96
0,207,12,962,642,411,771,551,381,241,030,89
0,227,62,882,582,361,651,441,281,150,960,82
0,248,12,822,522,301,541,351,201,080,900,77
0,268,72,772,482,261,451,271,131,020,850,73
0,289,22,712,432,221,371,201,070,960,800,68
0,309,82,662,382,181,291,131,000,900,750,64
0,3511,32,502,242,041,110,970,860,780,650,56
0,4012,92,372,121,930,980,850,760,680,570,49
0,4514,42,262,031,840,870,760,680,610,510,44
0,5016,02,171,941,780,790,690,610,550,460,39

Sol: tali taşıyıcı (H20) aralığına göre maks. ana taşıyıcı açıklığı (m). Sağ: ana taşıyıcı (H20) aralığına göre maks. dikme açıklığı (m).Left: max. main beam span (m) for each secondary beam spacing. Right: max. prop spacing (m) for each main beam spacing.À gauche : portée max. des poutres principales (m) selon l'entraxe des poutres secondaires. À droite : entraxe max. des étais (m) selon l'entraxe des poutres principales.

Sistem bileşenleriSystem componentsComposants du système

Ayarlanabilir Düz Başlıklı Dikme (2,5 mm)

Ayarlanabilir Düz Başlıklı Dikme (2,5 mm)Adjustable Prop, Flat Head (2.5 mm)Étai réglable, tête plate (2,5 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS800111,70175150175300
BCS800212,55175200200350
BCS800314,40175250225400
BCS800416,25175300250450
BCS800514,80225200225400
BCS800616,60225250250450
BCS800718,40225300300500
Ayarlanabilir Düz Başlıklı Dikme (3 mm)

Ayarlanabilir Düz Başlıklı Dikme (3 mm)Adjustable Prop, Flat Head (3 mm)Étai réglable, tête plate (3 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS800812,90175150175300
BCS800913,75175200200350
BCS801015,60175250225400
BCS801117,45175300250450
BCS801216,20225200225400
BCS801318,00225250250450
BCS801419,80225300300500

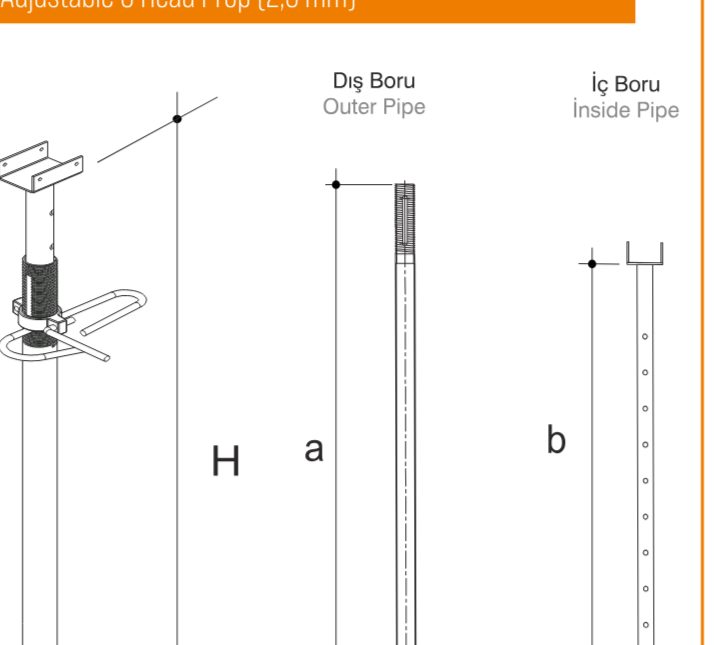

Ayarlanabilir U Başlıklı Dikme (2,5 mm)

Ayarlanabilir U Başlıklı Dikme (2,5 mm)Adjustable Prop, U Head (2.5 mm)Étai réglable, tête en U (2,5 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS801512,10175150175300
BCS801612,95175200200350
BCS801714,80175250225400
BCS801816,65175300250450
BCS801915,20225200225400
BCS802017,00225250250450
BCS802118,80225300300500

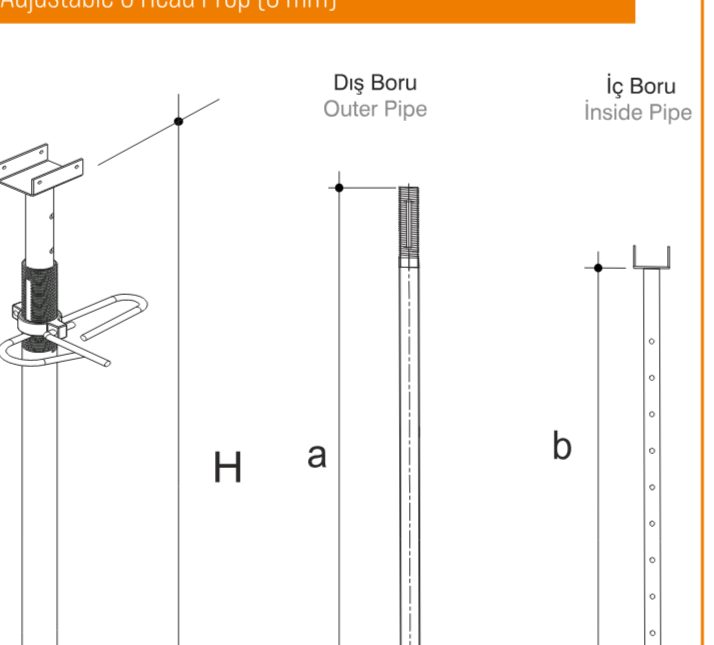

Ayarlanabilir U Başlıklı Dikme (3 mm)

Ayarlanabilir U Başlıklı Dikme (3 mm)Adjustable Prop, U Head (3 mm)Étai réglable, tête en U (3 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS802213,30175150175300
BCS802314,15175200200350
BCS802416,00175250225400
BCS802517,85175300250450
BCS802616,60225200225400
BCS802718,40225250250450
BCS802820,20225300300500

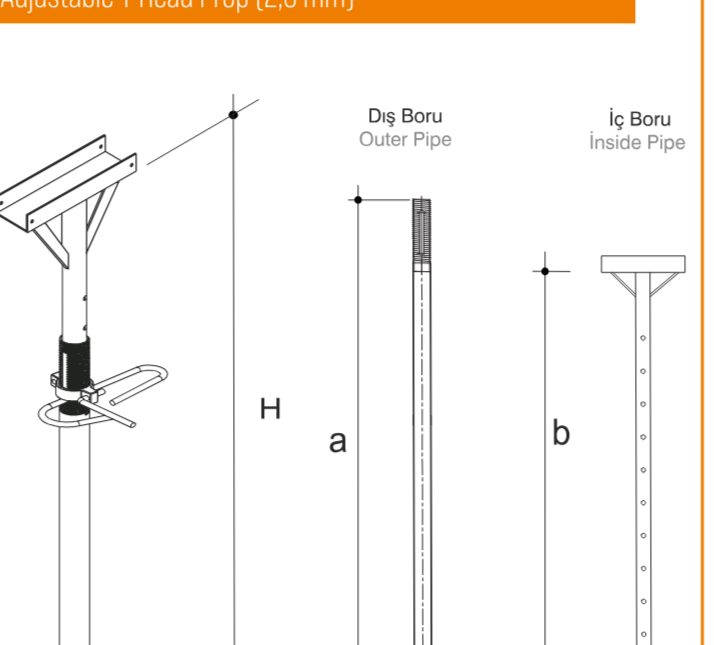

Ayarlanabilir T Başlıklı Dikme (2,5 mm)

Ayarlanabilir T Başlıklı Dikme (2,5 mm)Adjustable Prop, T Head (2.5 mm)Étai réglable, tête en T (2,5 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS802913,00175150175300
BCS803014,15175200200350
BCS803116,00175250225400
BCS803217,40175300250450
BCS803316,40225200225400
BCS803417,80225250250450
BCS803519,20225300300500

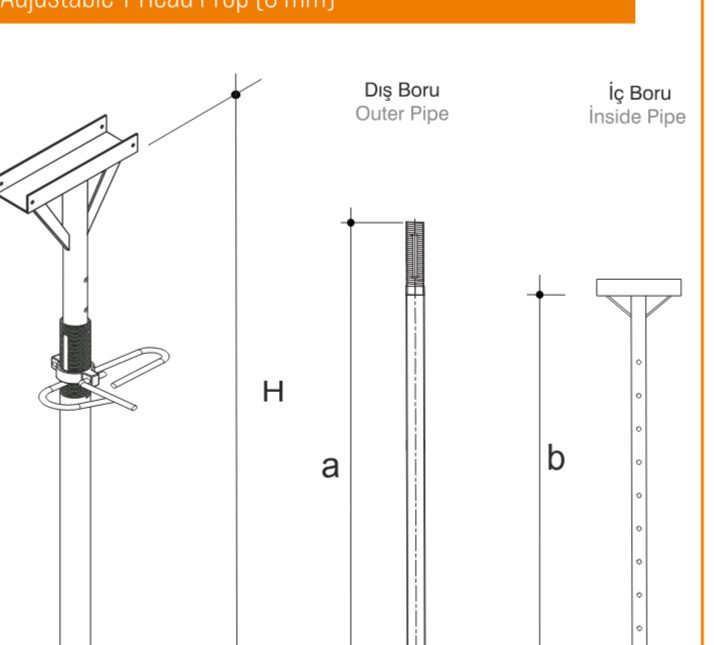

Ayarlanabilir T Başlıklı Dikme (3 mm)

Ayarlanabilir T Başlıklı Dikme (3 mm)Adjustable Prop, T Head (3 mm)Étai réglable, tête en T (3 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)a (cm)a (cm)a (cm)b (cm)b (cm)b (cm)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCS803614,20175150175300
BCS803715,35175200200350
BCS803817,20175250225400
BCS803918,60175300250450
BCS804017,60225200225400
BCS804119,00225250250450
BCS804221,40225300300500
H20 Ahşap Kiriş

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF005212,30245
BCF005313,30265
BCF005414,50290
BCF005516,50330
BCF005618,00360
BCF005719,50390
BCF005822,50450
BCF005924,50490
BCF006029,50590

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Uzunluk (cm)Length (cm)Longueur (cm)Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF006140,0012525018

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
