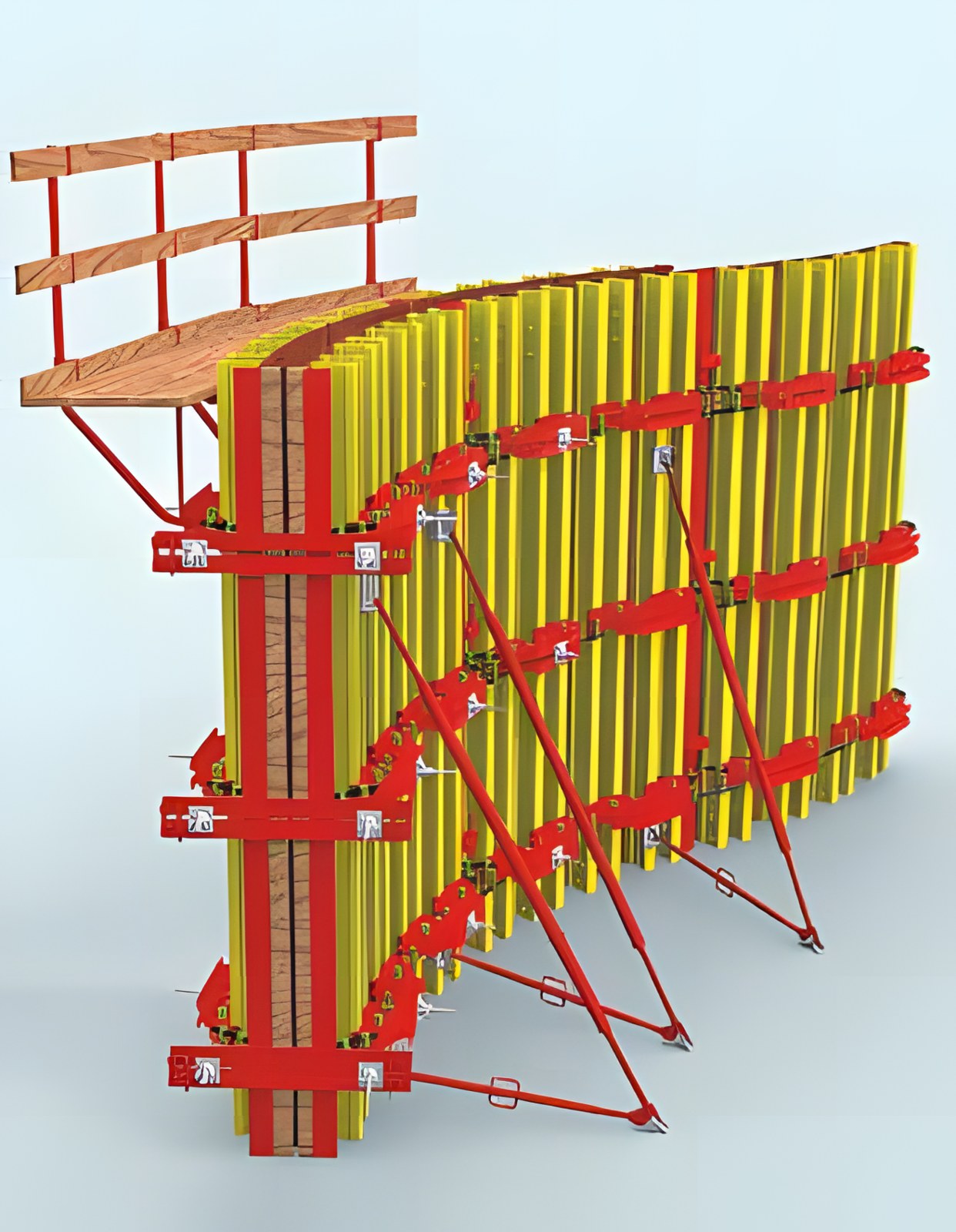

Dairesel Perde Kalıp SistemiCircular Wall Formwork SystemCoffrage pour voiles circulaires

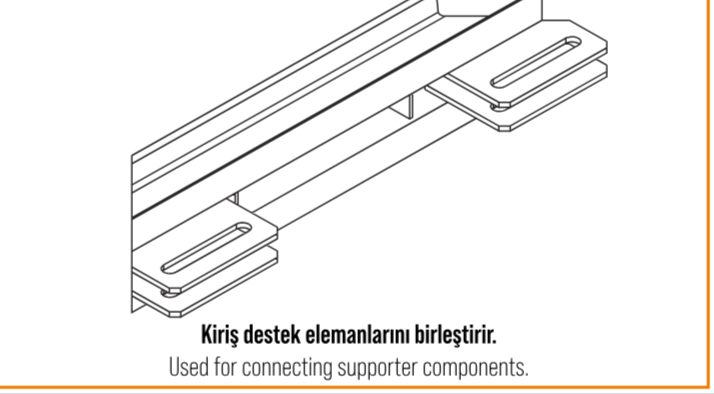

Dairesel Perde KuşağıCircular WalerMoise circulaire

Kiriş destek elemanlarını birleştirir.Connects the beam supporter pieces.Relie les pièces de support de poutre.

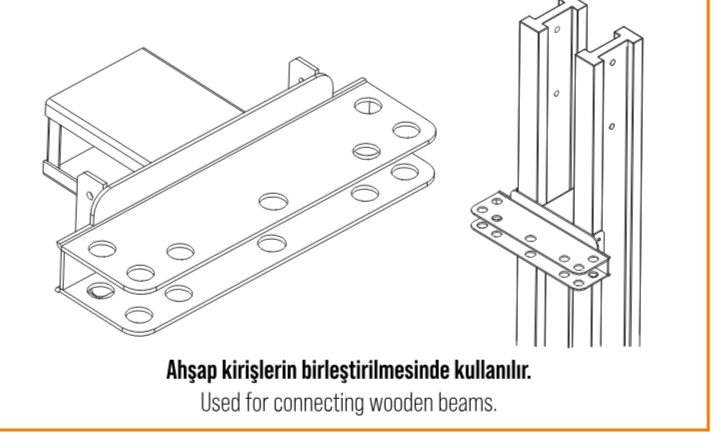

Kiriş Destek ElemanıBeam SupporterSupport de poutre

Ahşap kirişlerin birleştirilmesinde kullanılır.Used to connect timber beams.Sert à relier les poutres bois.

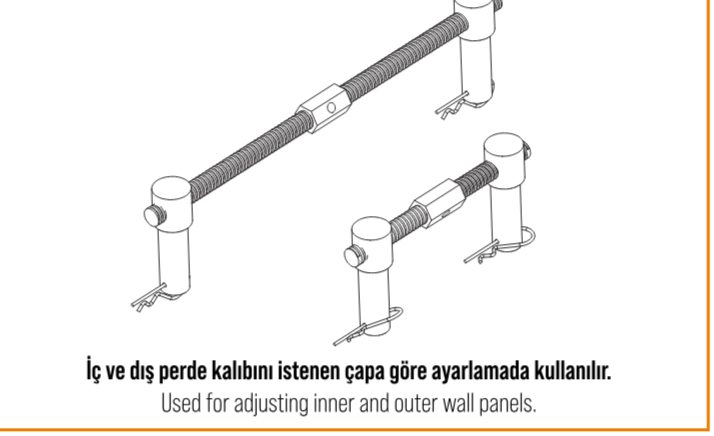

Ayar ElemanıAdjustment PiecePièce de réglage

İç ve dış perde kalıbını istenen çapa göre ayarlar.Sets the inner and outer wall forms to the required diameter.Règle les coffrages intérieur et extérieur au diamètre voulu.

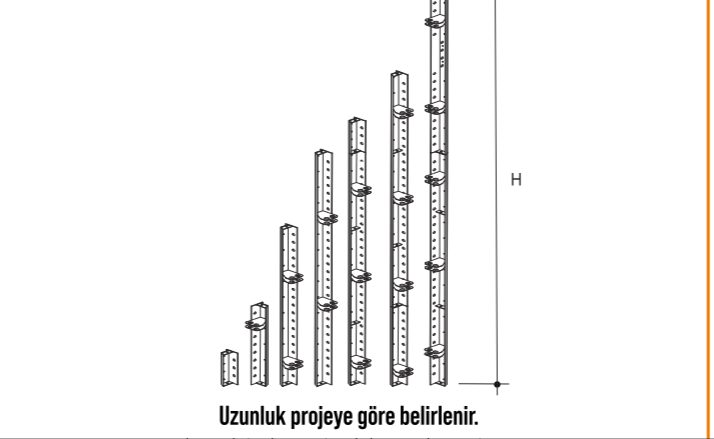

Dış Köşe ElemanıOuter Corner PiecePièce d'angle extérieur

Uzunluk projeye göre belirlenir.Length is set per project.Longueur définie selon le projet.

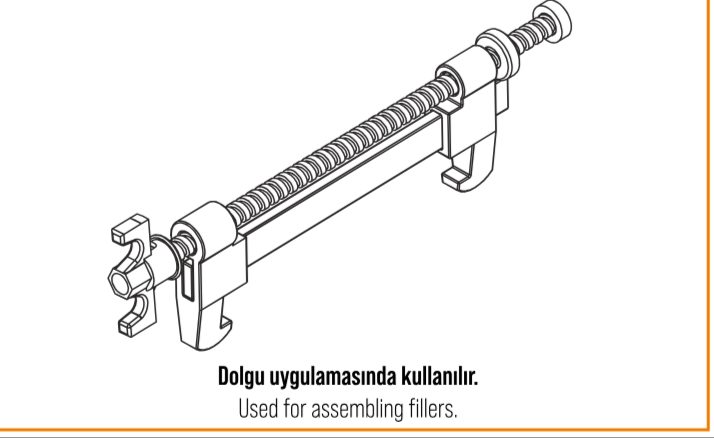

Ayarlanabilir KilitAdjustable ClampSerre-joint réglable

Dolgu uygulamasında kullanılır.Used to assemble fillers.Sert à assembler les compensations.

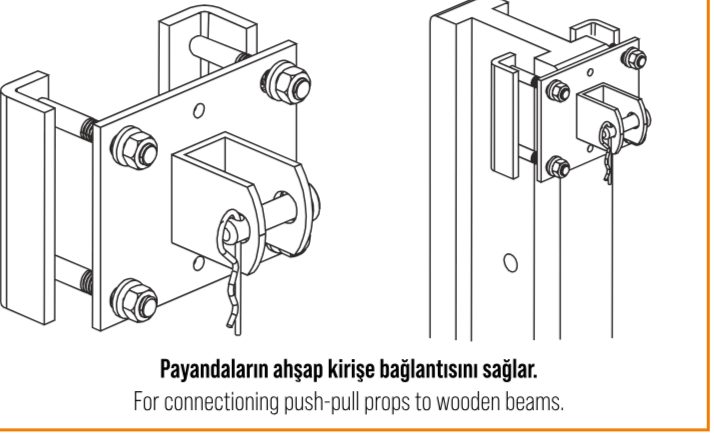

Payanda H20 Tipi BaşlıkPush-Pull Prop H20 HeadTête H20 d'étai tire-pousse

Payandaların ahşap kirişe bağlantısını sağlar.Connects push-pull props to timber beams.Relie les étais tire-pousse aux poutres bois.

Tie Rod (Ankraj) MiliTie RodTige de coffrage

AynaTie PlatePlaque d'ancrage

Tie Rod SomunuWing NutÉcrou papillon

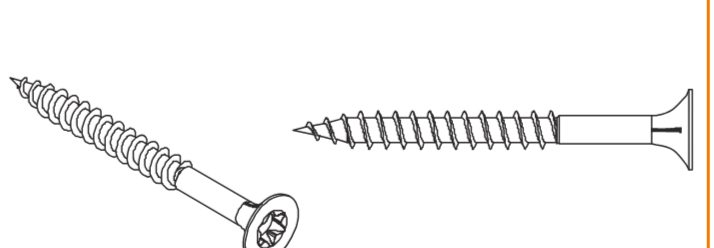

Ahşap Vidası (6/60)Timber Screw (6/60)Vis à bois (6/60)

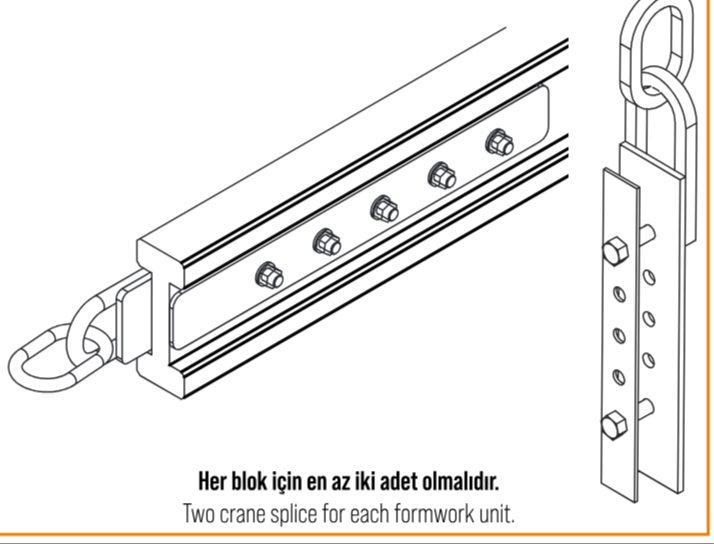

Vinç Kulpu TakımıCrane Lifting Hook SetJeu de crochets de levage

Her kalıp bloğu için en az iki adet kullanılmalıdır.At least two per formwork unit.Au moins deux par unité de coffrage.

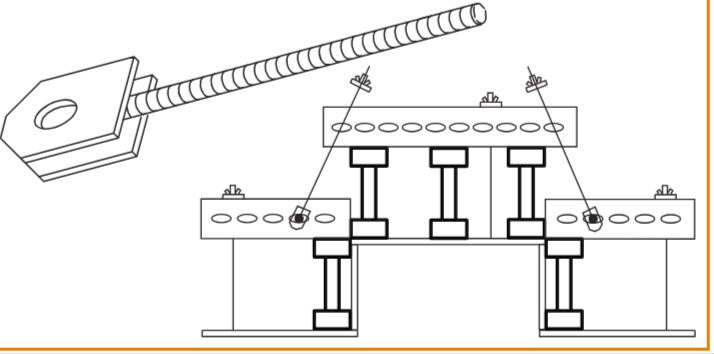

Çektirme MiliPulling BarBarre de traction

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

Payanda Tabanı (Tekli)Prop Base Plate (Single)Platine d'étai (simple)

Bir pim ve bir kopilya ile kullanılır.Used with one pin and one cotter pin.S'utilise avec une goupille et une clavette.

Payanda Tabanı (İkili)Prop Base Plate (Double)Platine d'étai (double)

İki pim ve iki kopilya ile kullanılır.Used with two pins and two cotter pins.S'utilise avec deux goupilles et deux clavettes.

PimPinGoupille

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

KopilyaCotter PinClavette

Çalışma KonsoluWalkway BracketConsole de passerelle

İdeal kullanım aralığı 1,25 m. Bir cıvata ve bir somunla H20 kirişe montajlanır.Recommended spacing 1.25 m. Fixed to the H20 beam with one bolt and one nut.Entraxe recommandé 1,25 m. Fixée à la poutre H20 par un boulon et un écrou.

H20 Kuşak Bağlantı KlipsiH20 Hook StrapGriffe de fixation H20

Ahşap kirişlerin çelik kuşaklara bağlantısını sağlar.Connects timber beams to steel walers.Relie les poutres bois aux moises acier.

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.
