Tek Yüz Perde Kalıp Sistemi

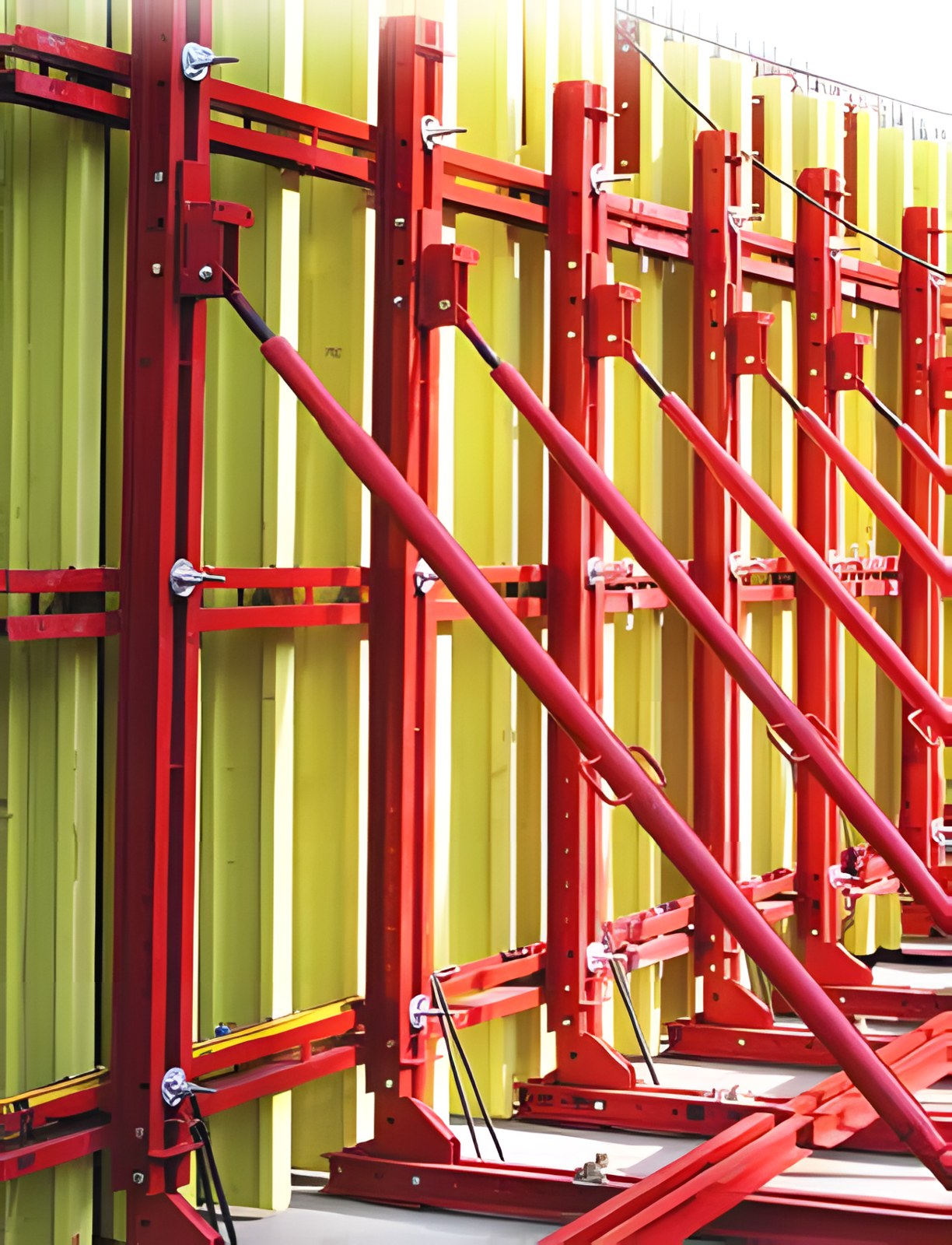

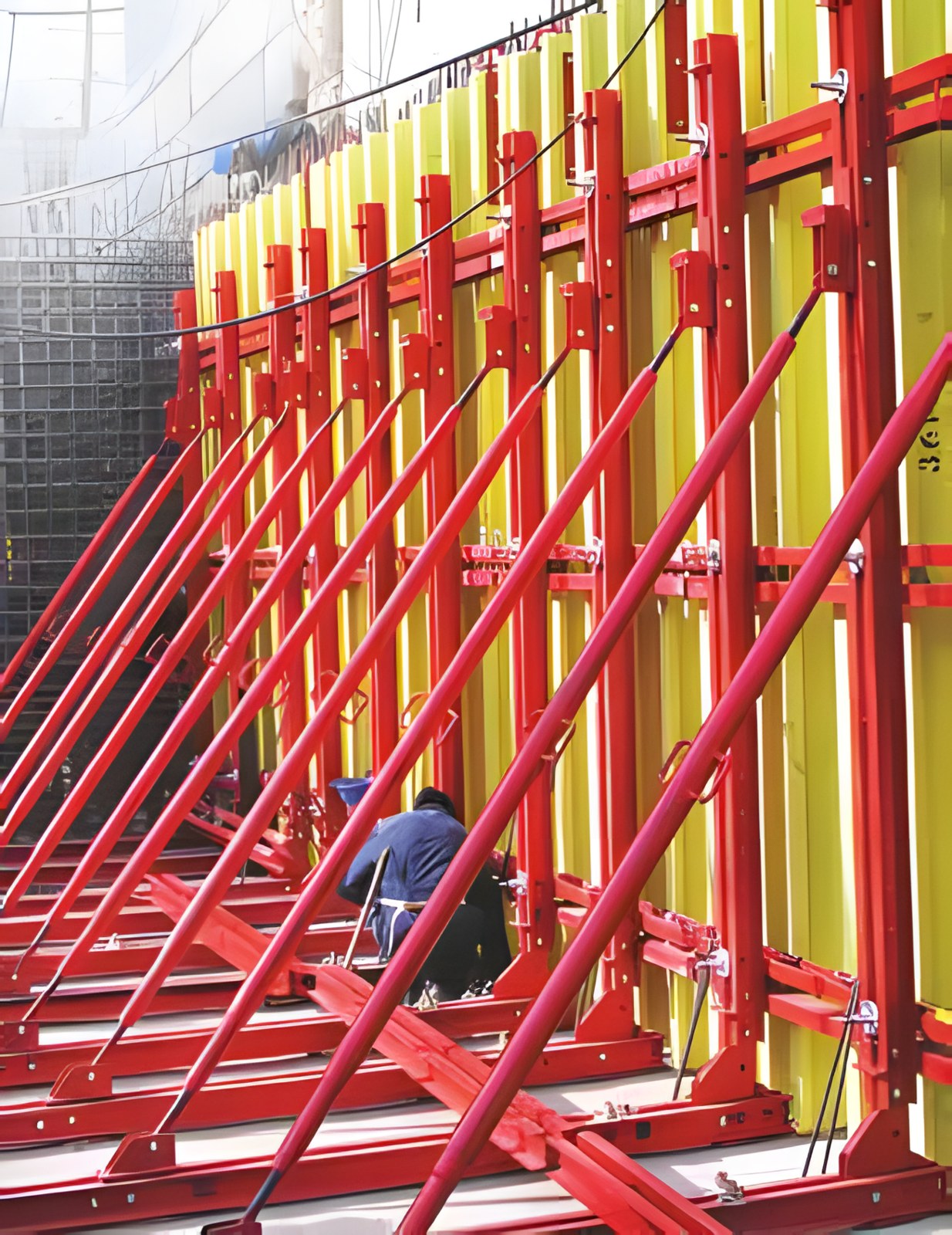

Tek yüz perde kalıp sistemi; istinat duvarları, kalın perdeler ve baraj yapıları gibi çift taraflı ankrajlama yapılamayan betonarme yapılarda kullanılır. Perde yüksekliğine bağlı olarak artan beton basıncına göre farklı tiplerde üretilir.Single-sided wall formwork is used where the wall cannot be tied through from both sides — retaining walls, thick walls and dam structures. Different types are produced for the concrete pressure that rises with wall height.Le coffrage une face s'utilise lorsque le voile ne peut pas être traversé par des tiges — murs de soutènement, voiles épais et ouvrages de barrage. Différents modèles sont produits selon la pression du béton, qui augmente avec la hauteur du voile.

Ana destek takımıMain support setJeu de support principal300 kg
Dikey destek kuşağıVertical support walerMoise de support verticaleNPU 120 / NPU 140
Kalıcı ankraj boylarıCast-in anchor lengthsLongueurs d'ancrage noyé16 – 150 cm
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓İstinat duvarları, kalın perdeler, baraj yapılarıRetaining walls, thick walls, dam structuresMurs de soutènement, voiles épais, ouvrages de barrage
  • ✓Destek aralıkları ve destek tipi beton basıncına göre belirlenirSupport spacing and type are chosen for the concrete pressureL'entraxe et le type des supports sont choisis selon la pression du béton
  • ✓İlk kurulumdan sonra sökülmeden tek parça halinde taşınarak hızlı kalıp sirkülasyonuAfter the first set-up it moves in one piece without dismantling, for fast cyclingAprès le premier montage, il se déplace d'un seul bloc sans démontage, pour des cycles rapides
  • ✓Ana destek, yardımcı destek ve başlangıç takımlarıMain support, secondary support and starter setsJeux de support principal, de support secondaire et de démarrage
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Ana destek takımıMain support setJeu de support principal300 kg
Dikey destek kuşağıVertical support walerMoise de support verticaleNPU 120 / NPU 140
Kalıcı ankraj boylarıCast-in anchor lengthsLongueurs d'ancrage noyé16 – 150 cm

Sistem bileşenleriSystem componentsComposants du système

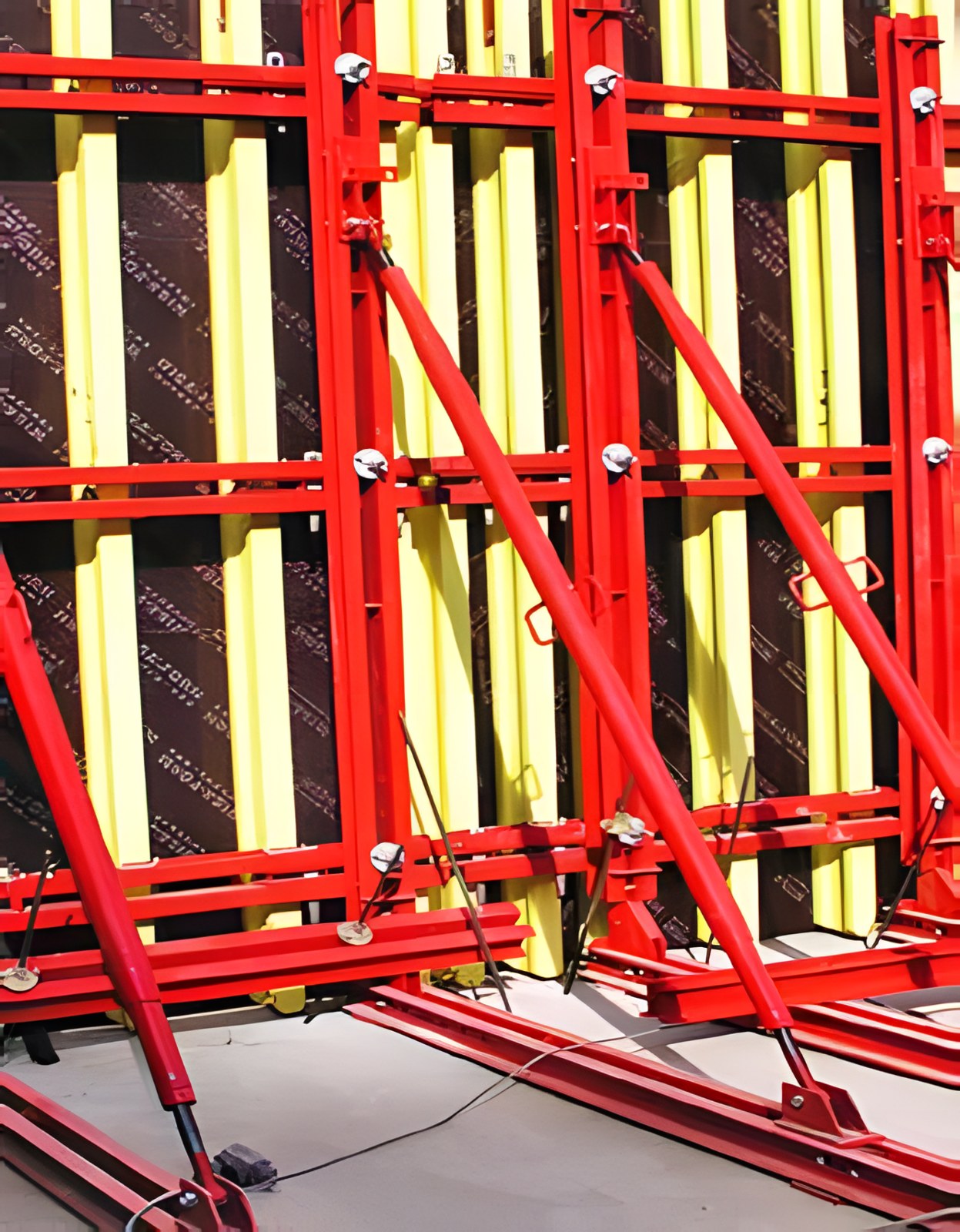

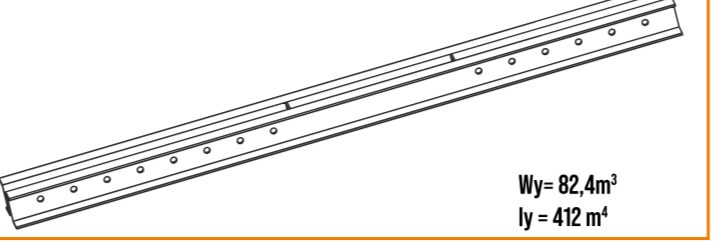

Yatay Destek Kuşağı

Yatay Destek KuşağıHorizontal Support WalerMoise de support horizontale

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)ProfilProfileProfil
BCF400144,00200NPU 100
BCF400254,50250NPU 100
Dikey Destek Kuşağı

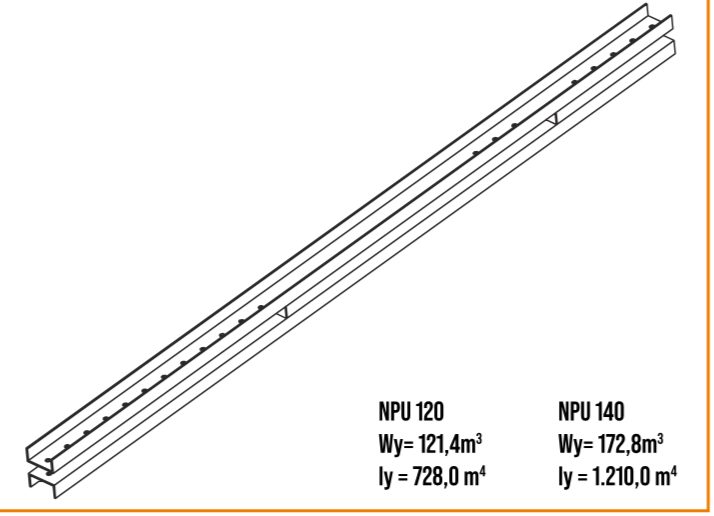

Dikey Destek KuşağıVertical Support WalerMoise de support verticale

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)ProfilProfileProfil
BCF400327,00NPU 120
BCF400434,00NPU 140
Yük Payandası

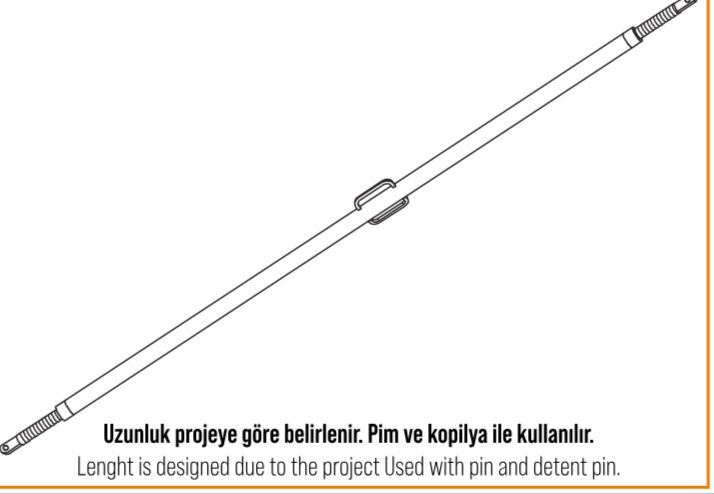

Yük PayandasıLoad-Bearing PropÉtai porteur

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF400521,00100

Uzunluk projeye göre belirlenir; pim ve kopilya ile kullanılır.Length is set per project; used with pin and cotter pin.Longueur définie selon le projet ; s'utilise avec goupille et clavette.

Kalıcı Ankraj

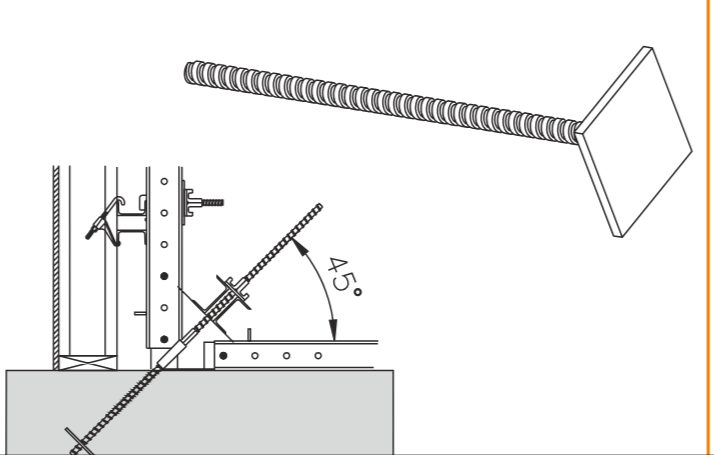

Kalıcı AnkrajCast-In AnchorAncrage noyé

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF40060,7016
BCF40071,1040
BCF40081,7080
BCF40092,30120
BCF40102,80150
Dişi Ankraj

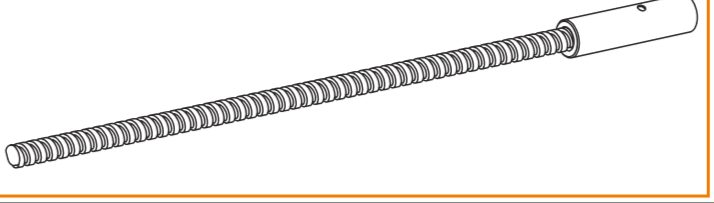

Dişi AnkrajAnchor SocketDouille d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)R (mm)R (mm)R (mm)
BCF40111,0017
BCF40121,7024

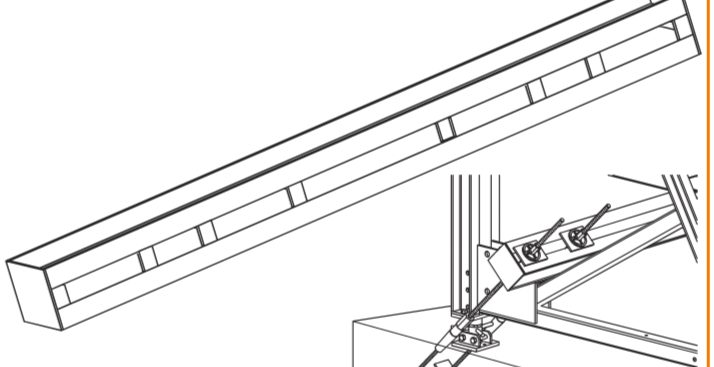

Ankraj Kuşağı

Ankraj KuşağıAnchor WalerMoise d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)ProfilProfileProfil
BCF401323,00NPU 100
Kuşak Bağlama Elemanı

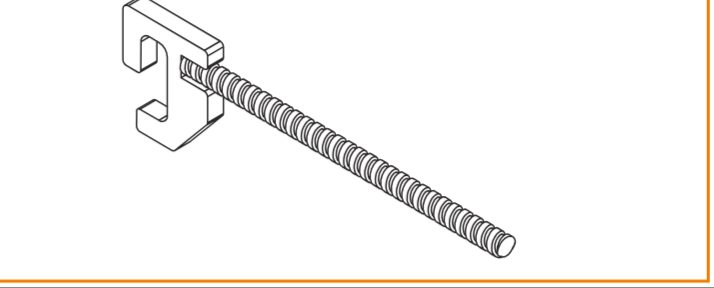

Kuşak Bağlama ElemanıWaler ConnectorRaccord de moise

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF40141,00
Köşe Bağlama Elemanı

Köşe Bağlama ElemanıCorner ConnectorRaccord d'angle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF401516,50

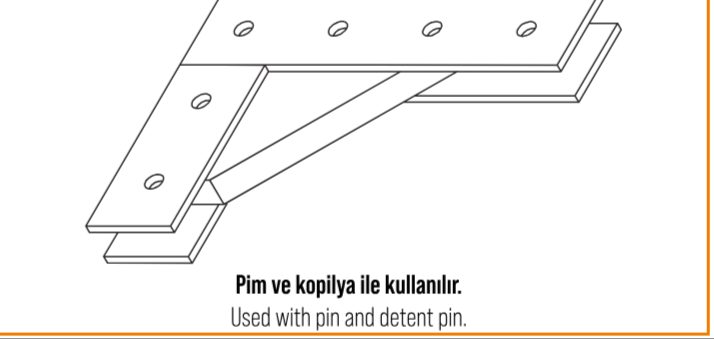

Pim ve kopilya ile kullanılır.Used with pin and cotter pin.S'utilise avec goupille et clavette.

Tie Rod Somunu

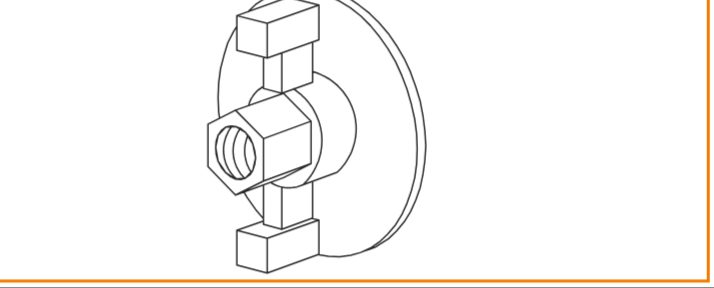

Tie Rod SomunuWing NutÉcrou papillon

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00370,50
Tie Rod (Ankraj) Mili

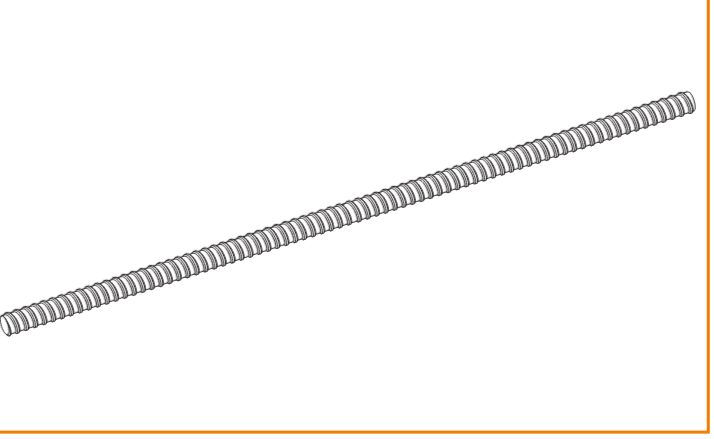

Tie Rod (Ankraj) MiliTie RodTige de coffrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Çap (mm)Diameter (mm)Diamètre (mm)
BCF00281,5010017
BCF00291,9012517
BCF00302,3015017
BCF00312,6017517
BCF00323,0020017
BCF00333,4022517
BCF00343,8025017
BCF00353,0030024
Ayna

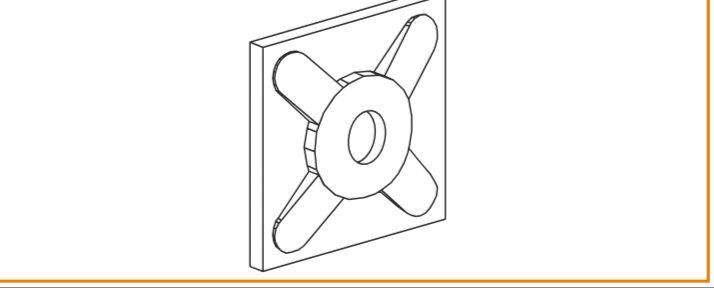

AynaTie PlatePlaque d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00360,50
Ankraj Tabanı

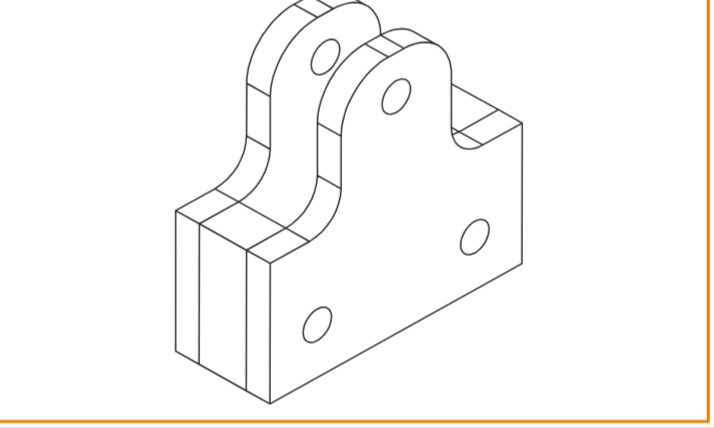

Ankraj TabanıAnchor Base PlatePlatine d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF40164,50
Ankraj Birleştirici

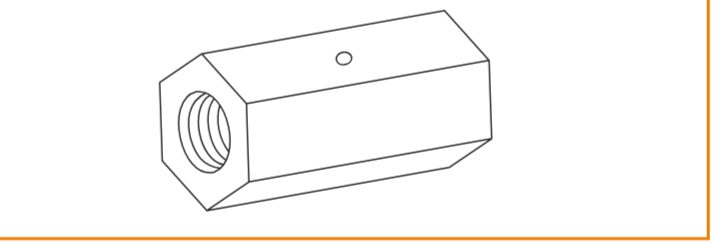

Ankraj BirleştiriciAnchor CouplerRaccord d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Çap (mm)Diameter (mm)Diamètre (mm)
BCF40170,4017
BCF40180,7024
Kopilya

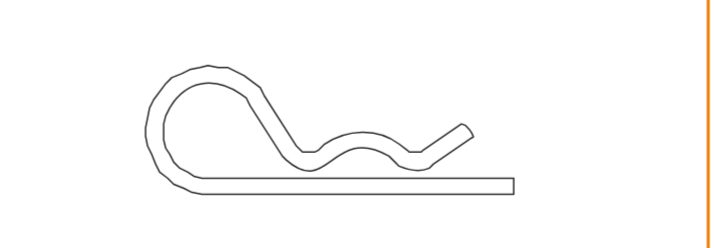

KopilyaCotter PinClavette

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00430,03
Pim

PimPinGoupille

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00420,40

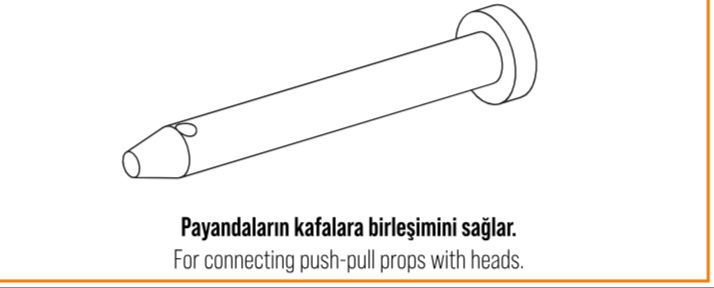

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

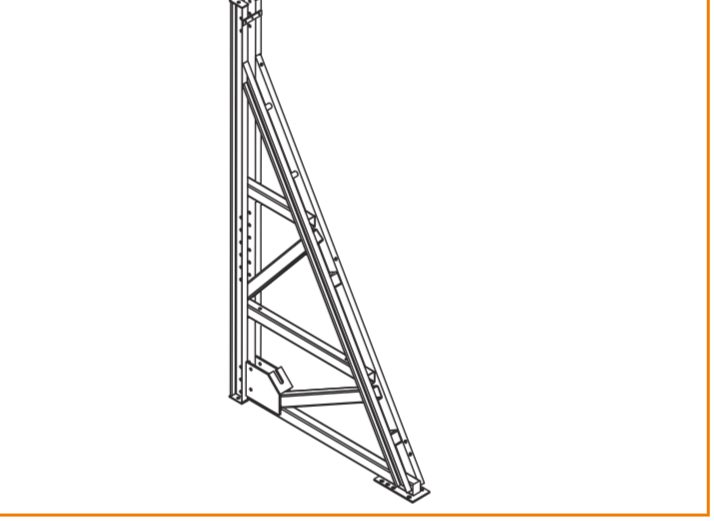

Ana Destek Takımı

Ana Destek TakımıMain Support SetJeu de support principal

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF4020300,0

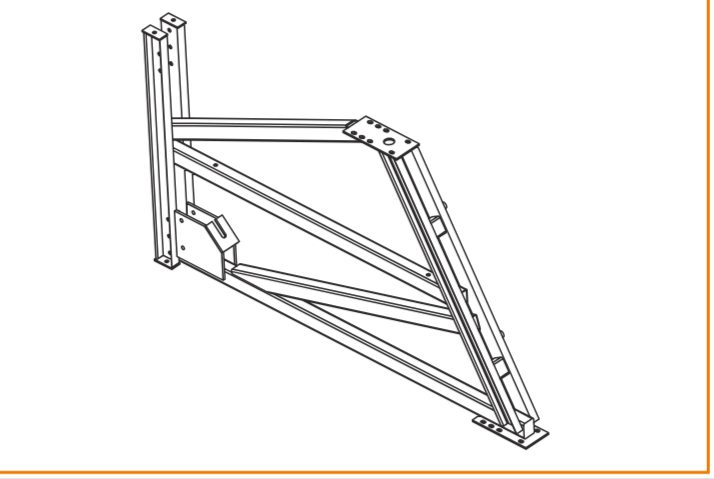

Destek Yardımcı Takımı

Destek Yardımcı TakımıSecondary Support SetJeu de support secondaire

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF4021250,0
Başlangıç Takımı

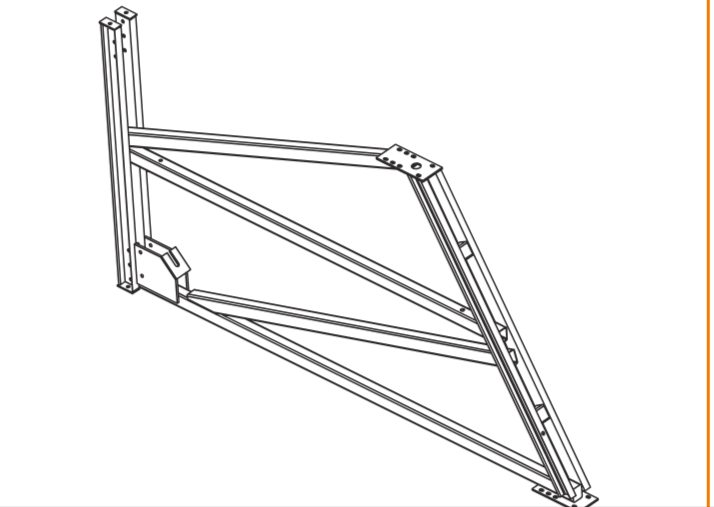

Başlangıç TakımıStarter SetJeu de démarrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF4022400,0
Çalışma Konsolu

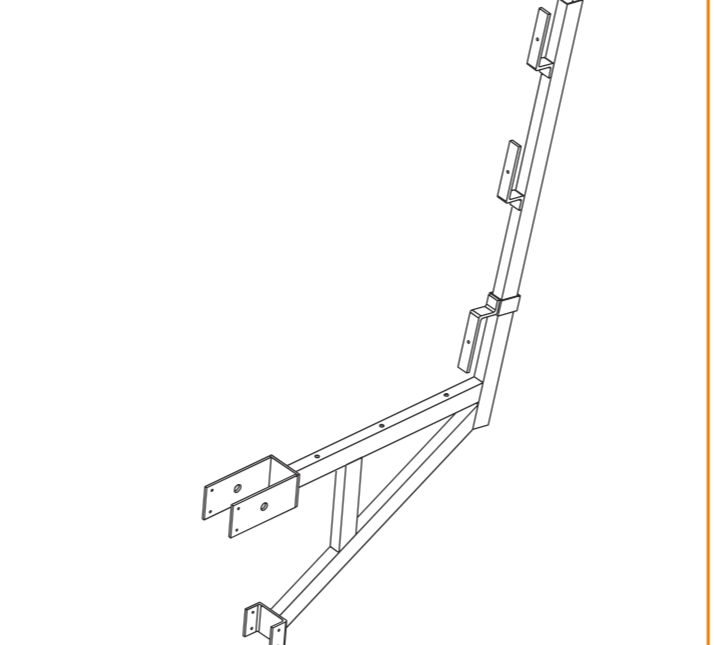

Çalışma KonsoluWalkway BracketConsole de passerelle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00518,40

İdeal kullanım aralığı 1,25 m. Bir cıvata ve bir somunla H20 kirişe montajlanır.Recommended spacing 1.25 m. Fixed to the H20 beam with one bolt and one nut.Entraxe recommandé 1,25 m. Fixée à la poutre H20 par un boulon et un écrou.

H20 Kuşak Bağlantı Klipsi

H20 Kuşak Bağlantı KlipsiH20 Hook StrapGriffe de fixation H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00210,80

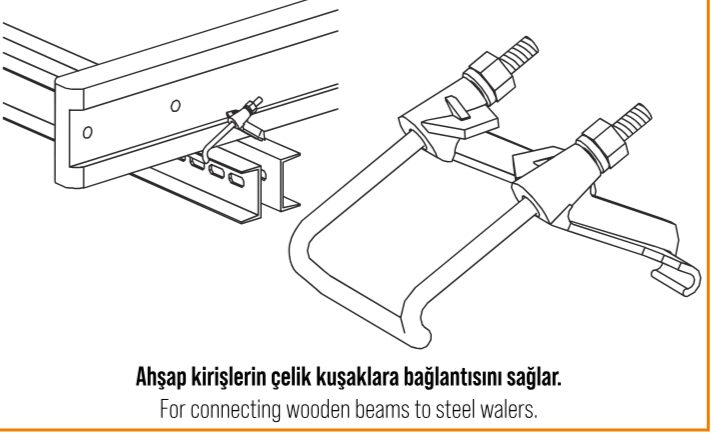

Ahşap kirişlerin çelik kuşaklara bağlantısını sağlar.Connects timber beams to steel walers.Relie les poutres bois aux moises acier.

H20 Ahşap Kiriş

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF005212,30245
BCF005313,30265
BCF005414,50290
BCF005516,50330
BCF005618,00360
BCF005719,50390
BCF005822,50450
BCF005924,50490
BCF006029,50590

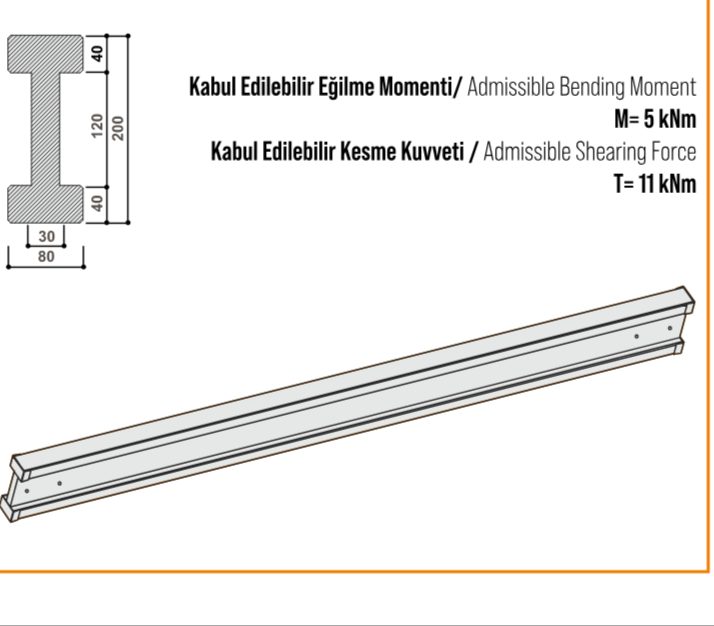

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Uzunluk (cm)Length (cm)Longueur (cm)Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF006140,0012525018

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
