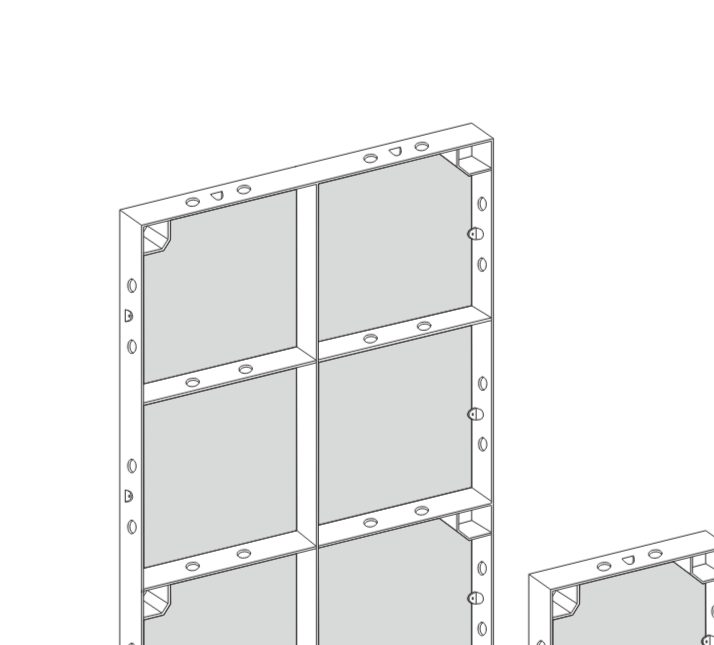

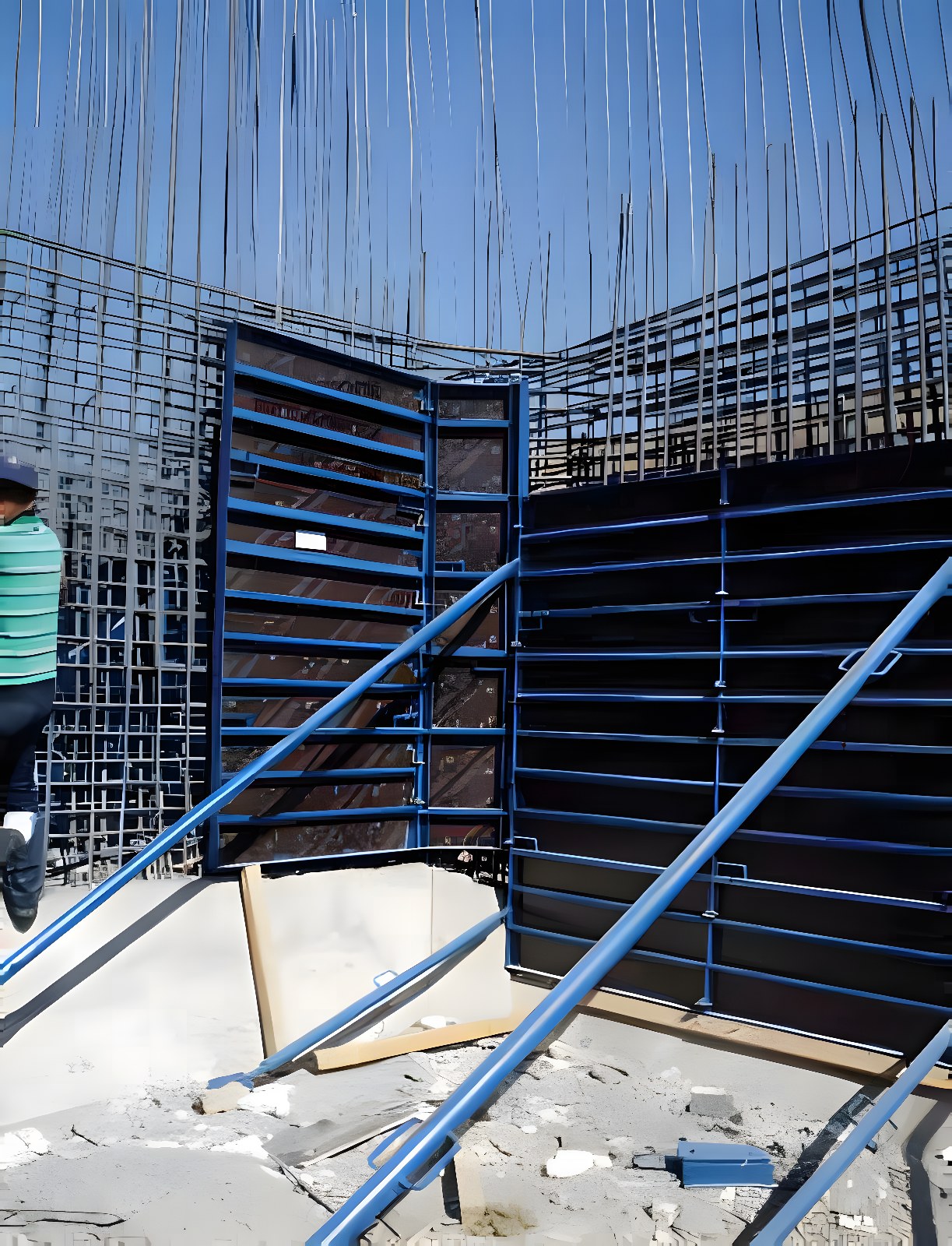

Plywood Yüzeyli Modüler PanoPlywood-Faced Modular PanelPanneau modulaire peau contreplaqué

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Genişlik (cm)Width (cm)Largeur (cm)
BCF1001	8,50	90	15
BCF1002	12,00	90	30
BCF1003	16,30	90	45
BCF1004	18,70	90	60
BCF1005	28,10	90	90
BCF1006	10,30	120	15
BCF1007	14,00	120	30
BCF1008	20,80	120	45
BCF1009	22,80	120	60
BCF1010	34,60	120	90
BCF1011	12,80	150	15
BCF1012	17,60	150	30
BCF1013	25,70	150	45
BCF1014	30,60	150	60
BCF1015	42,50	150	90

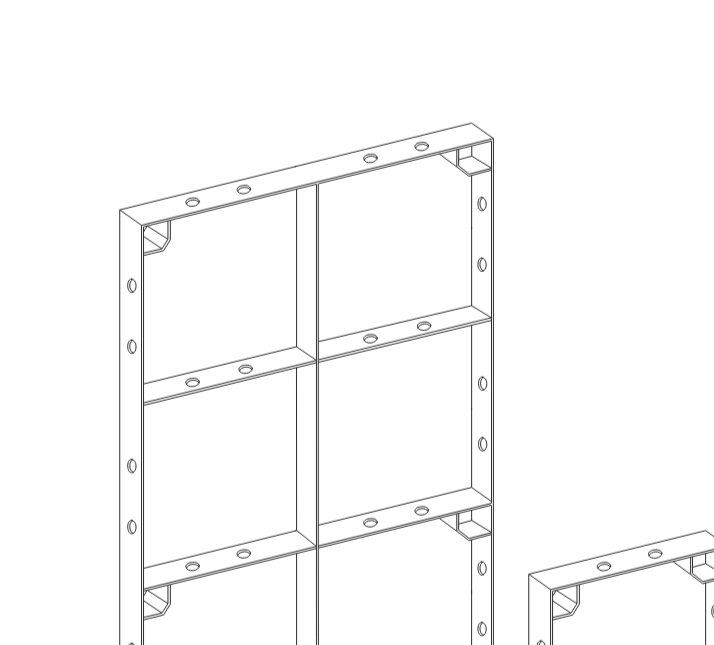

Sac Yüzeyli Modüler PanoSteel-Faced Modular PanelPanneau modulaire peau acier

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Genişlik (cm)Width (cm)Largeur (cm)
BCF1016	10,40	90	15
BCF1017	14,10	90	30
BCF1018	18,20	90	45
BCF1019	20,80	90	60
BCF1020	30,00	90	90
BCF1021	12,40	120	15
BCF1022	16,20	120	30
BCF1023	22,60	120	45
BCF1024	24,50	120	60
BCF1025	36,30	120	90
BCF1026	13,50	150	15
BCF1027	19,50	150	30
BCF1028	27,40	150	45
BCF1029	32,60	150	60
BCF1030	42,50	150	90

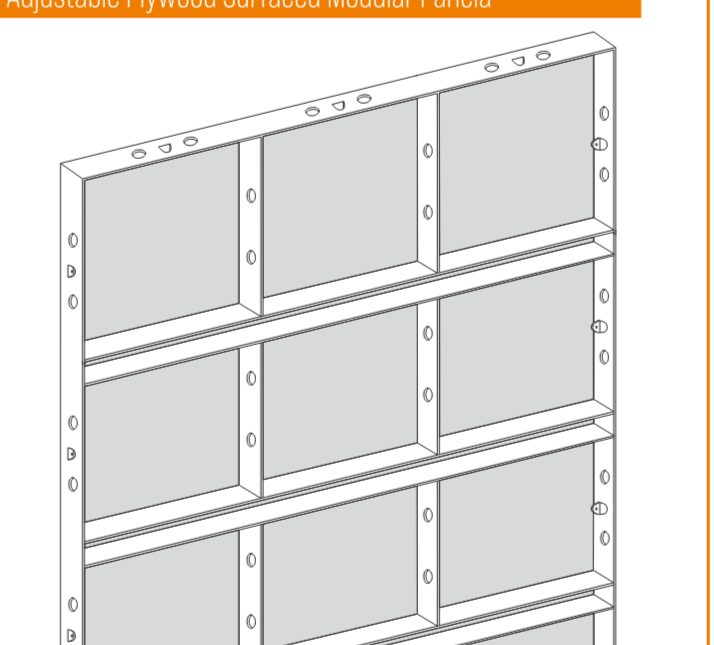

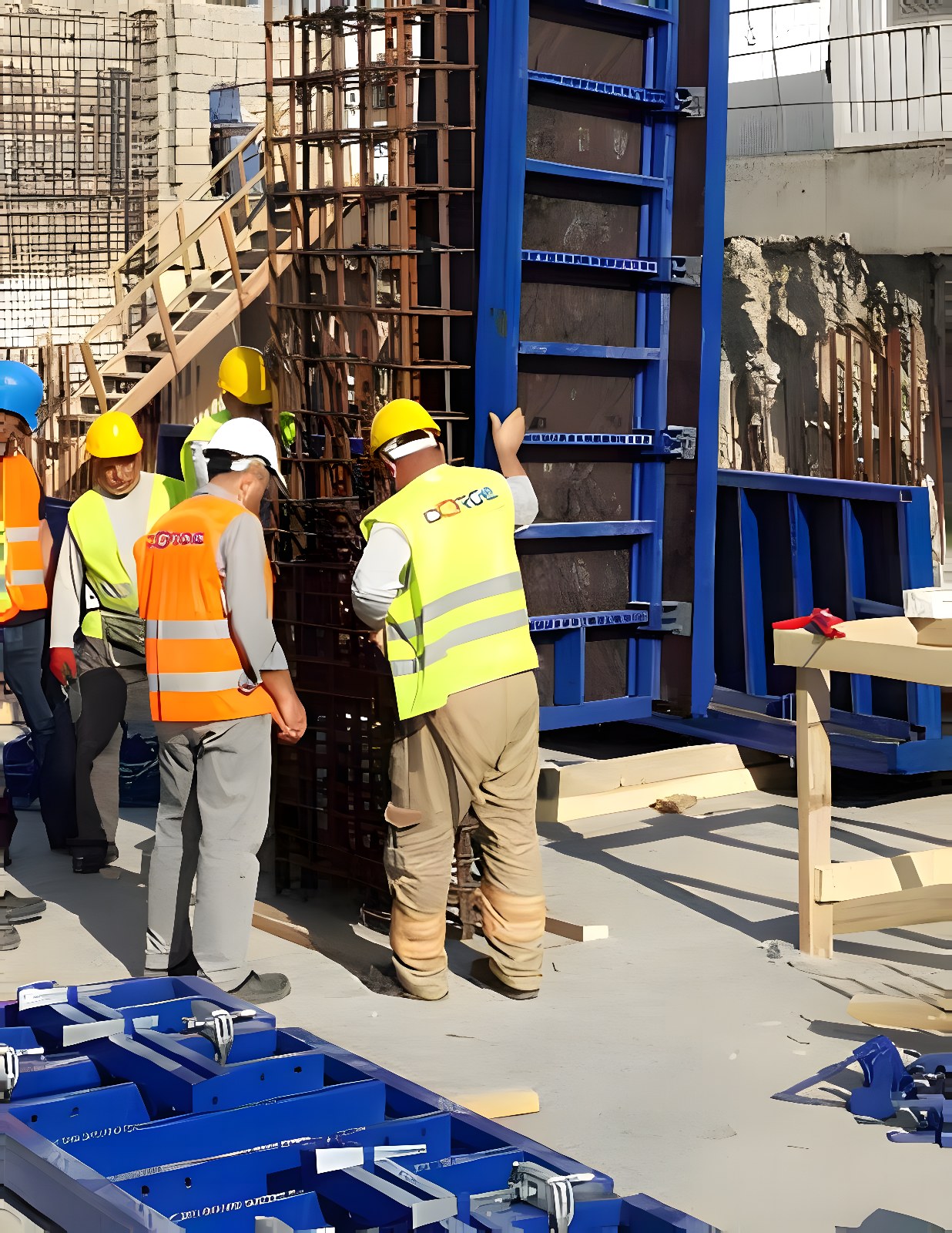

Ayarlanabilir Plywood Yüzeyli Modüler PanoAdjustable Plywood-Faced Modular PanelPanneau modulaire réglable peau contreplaqué

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Genişlik (cm)Width (cm)Largeur (cm)
BCF1031	7,00	60	30
BCF1032	9,50	60	40
BCF1033	11,50	60	50
BCF1034	14,00	60	60
BCF1035	16,50	60	70
BCF1036	18,50	60	80
BCF1037	21,00	60	90
BCF1038	23,50	60	100
BCF1039	14,00	120	30
BCF1040	19,00	120	40
BCF1041	23,00	120	50
BCF1042	28,00	120	60
BCF1043	33,00	120	70
BCF1044	37,20	120	80
BCF1045	42,10	120	90
BCF1046	47,00	120	100

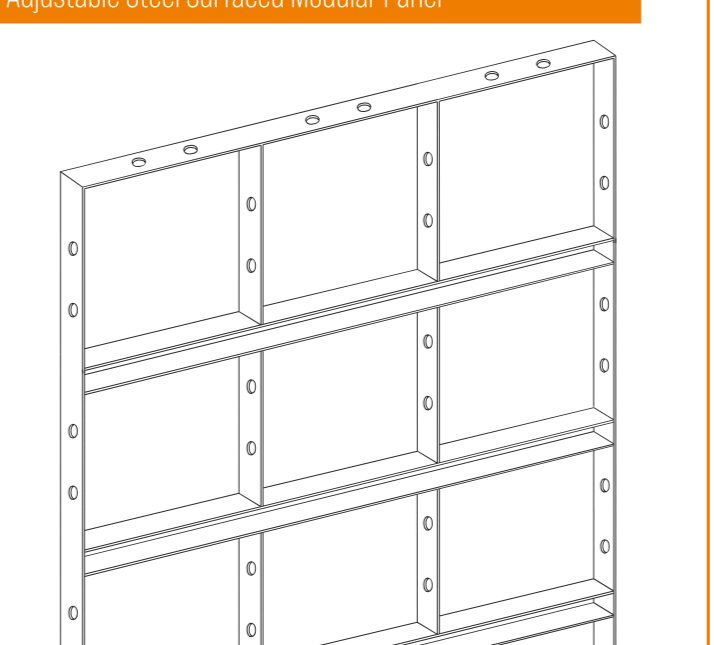

Ayarlanabilir Sac Yüzeyli Modüler PanoAdjustable Steel-Faced Modular PanelPanneau modulaire réglable peau acier

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Genişlik (cm)Width (cm)Largeur (cm)
BCF1047	7,00	60	30
BCF1048	11,00	60	40
BCF1049	14,00	60	50
BCF1050	17,00	60	60
BCF1051	20,00	60	70
BCF1052	23,00	60	80
BCF1053	24,00	60	90
BCF1054	29,00	60	100
BCF1055	16,00	120	30
BCF1056	22,00	120	40
BCF1057	28,00	120	50
BCF1058	34,00	120	60
BCF1059	40,00	120	70
BCF1060	46,20	120	80
BCF1061	52,10	120	90
BCF1062	58,00	120	100

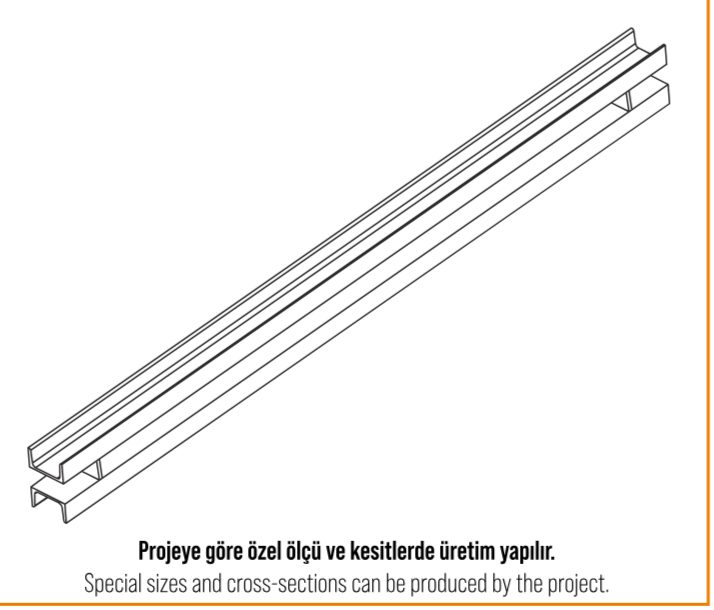

Modüler Çelik KuşakModular Steel WalerMoise acier modulaire

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Uzunluk (cm)Length (cm)Longueur (cm)
BCF1063	15,00	100
BCF1064	18,50	125
BCF1065	22,30	150
BCF1066	25,50	175
BCF1067	30,00	200
BCF1068	33,50	225
BCF1069	37,50	250
BCF1070	41,50	275
BCF1071	45,00	300

Projeye göre özel ölçü ve kesitlerde üretilebilir.Special sizes and sections can be produced for the project.Des dimensions et sections spéciales peuvent être produites pour le projet.

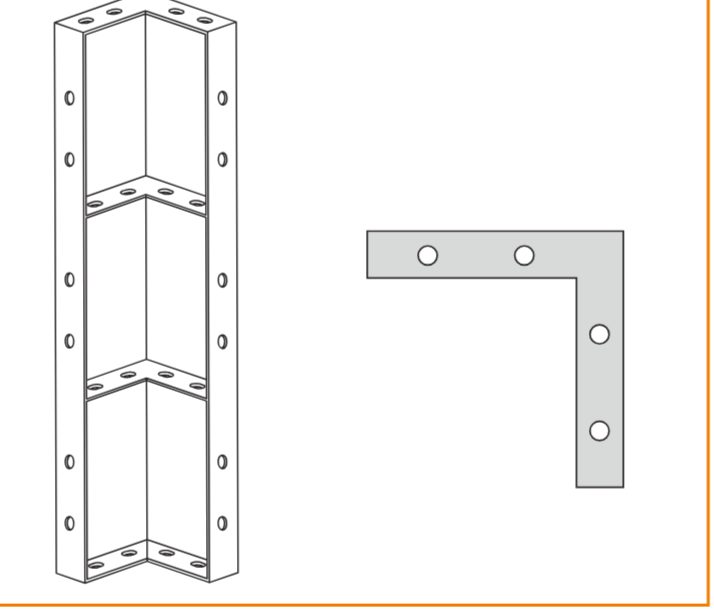

İç Köşe PanoInner Corner PanelPanneau d'angle intérieur

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Uzunluk (cm)Length (cm)Longueur (cm)	Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)
BCF1072	9,00	60	15	15
BCF1073	13,50	90	15	15
BCF1074	18,00	120	15	15
BCF1075	22,50	150	15	15
BCF1076	27,00	180	15	15
BCF1077	11,00	60	20	20
BCF1078	16,50	90	20	20
BCF1079	21,00	120	20	20
BCF1080	25,40	150	20	20
BCF1081	33,00	180	20	20

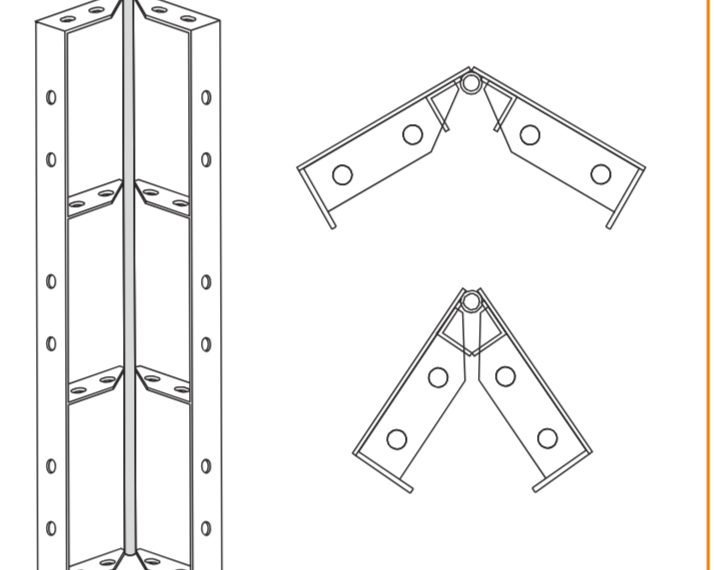

Mafsallı İç Köşe PanoHinged Inner Corner PanelPanneau d'angle intérieur articulé

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Uzunluk (cm)Length (cm)Longueur (cm)	Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)
BCF1082	9,00	60	15	15
BCF1083	13,50	90	15	15
BCF1084	18,00	120	15	15
BCF1085	22,50	150	15	15
BCF1086	27,00	180	15	15
BCF1087	11,00	60	20	20
BCF1088	16,50	90	20	20
BCF1089	21,00	120	20	20
BCF1090	25,40	150	20	20
BCF1091	33,00	180	20	20

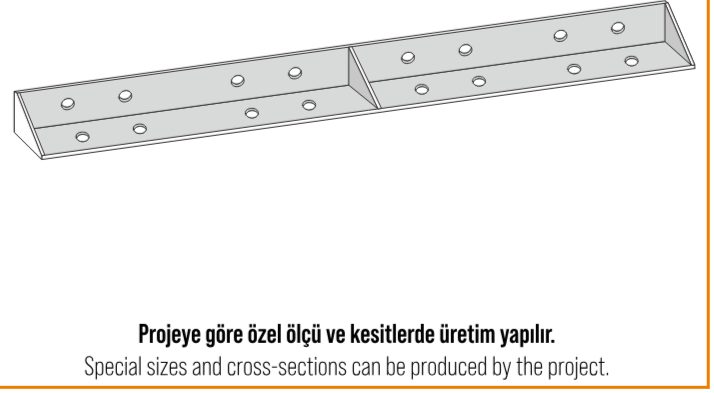

Dış Köşe ElemanıOuter Corner PiecePièce d'angle extérieur

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Uzunluk (cm)Length (cm)Longueur (cm)	Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)
BCF1092	4,50	60	7	7
BCF1093	6,00	90	7	7
BCF1094	7,50	120	7	7
BCF1095	9,00	150	7	7
BCF1096	10,50	180	7	7
BCF1097	12,00	210	7	7
BCF1098	14,20	240	7	7

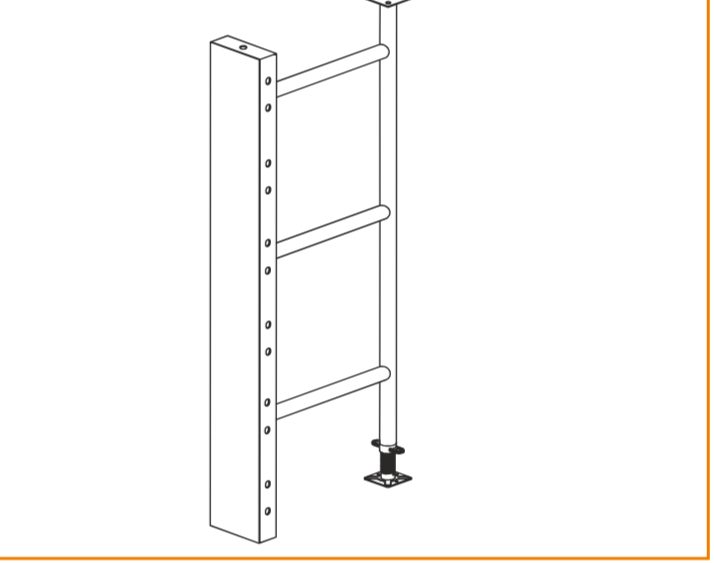

Tırmanır PanoClimbing PanelPanneau grimpant

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Yükseklik (cm)Height (cm)Hauteur (cm)	Genişlik (cm)Width (cm)Largeur (cm)
BCF1099	27,00	180	10
BCF1100	36,00	180	20

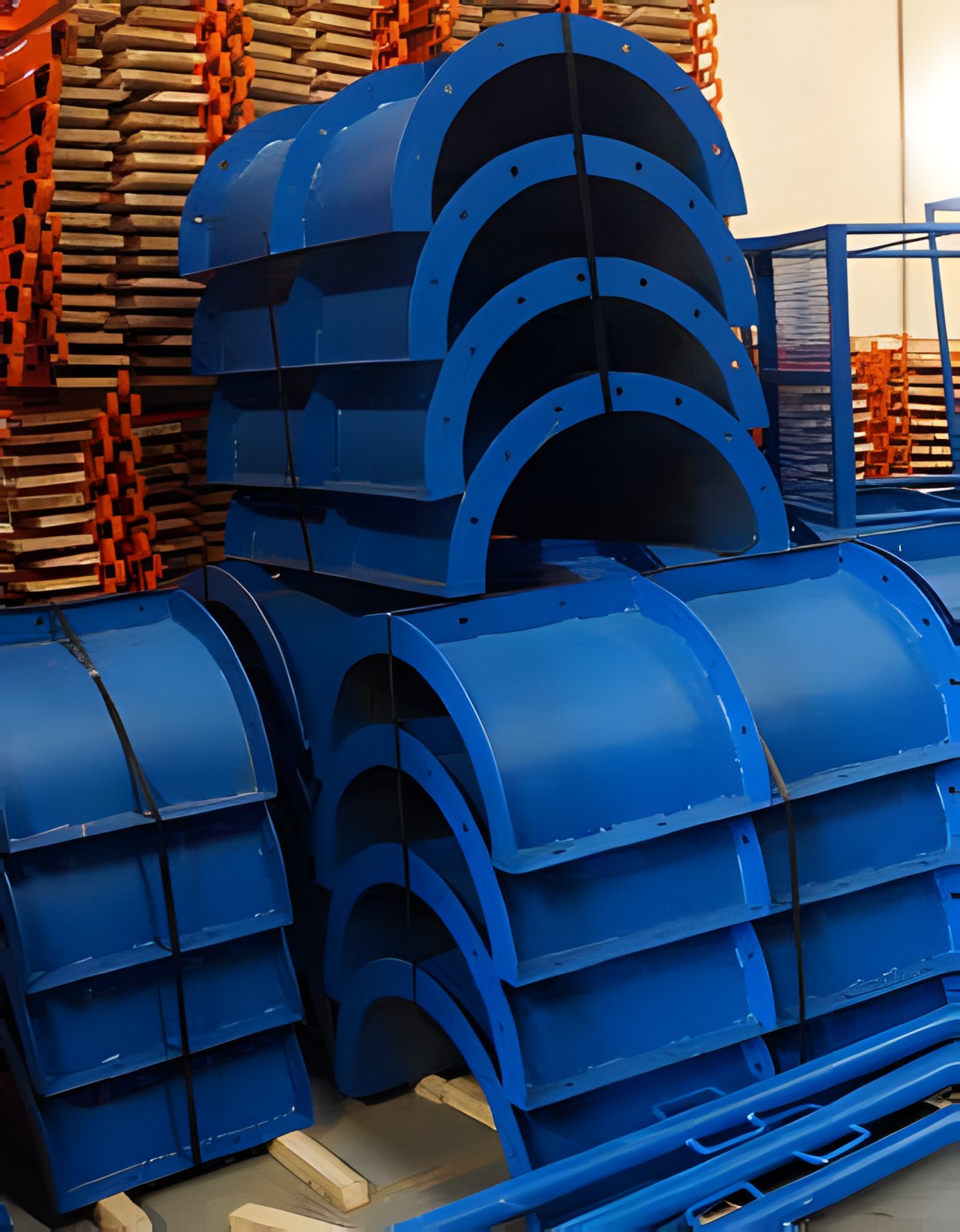

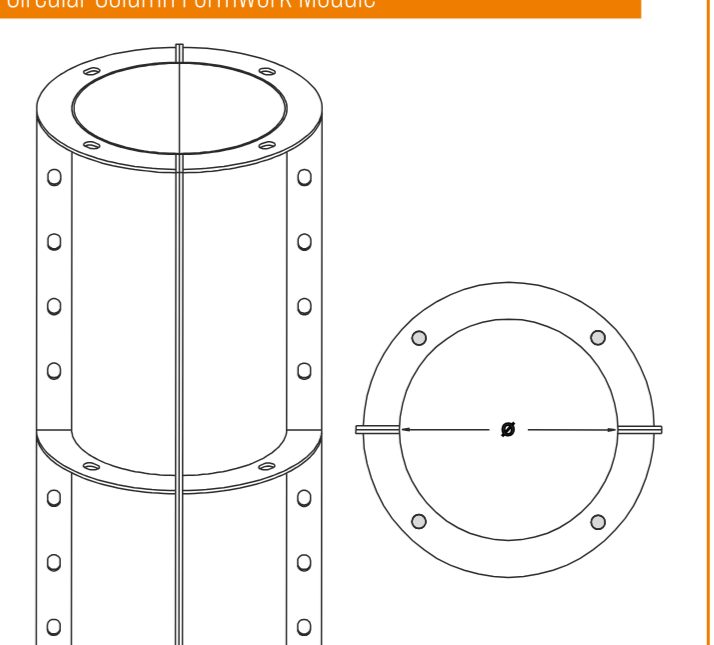

Dairesel Kolon Kalıp ModülüCircular Column ModuleModule de poteau circulaire

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Kolon çapı (cm)Column Ø (cm)Ø du poteau (cm)
BCF1101	40,5	30
BCF1102	45,8	35
BCF1103	53,4	40
BCF1104	58,7	45
BCF1105	62,1	50
BCF1106	67,6	55
BCF1107	72,3	60
BCF1108	84,5	70
BCF1109	91,1	80
BCF1110	110,0	90
BCF1111	146,1	100
BCF1112	158,0	110
BCF1113	170,0	120
BCF1114	182,0	130
BCF1115	194,0	140
BCF1116	208,1	150
BCF1117	222,3	160

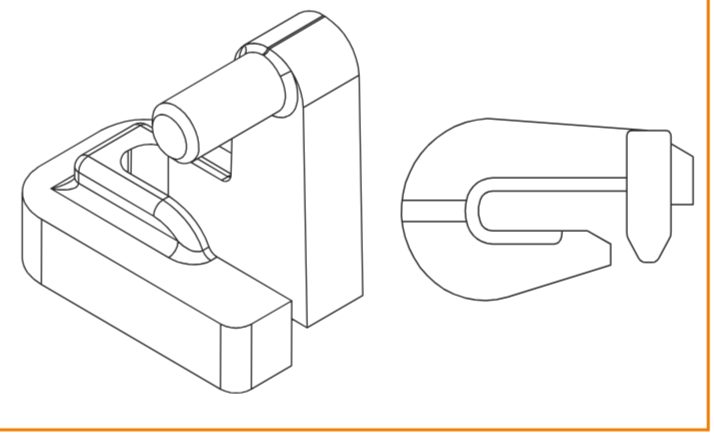

Pano KilidiPanel ClampSerre-panneau

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF1118	0,66

Tie Rod (Ankraj) MiliTie RodTige de coffrage

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	Uzunluk (cm)Length (cm)Longueur (cm)	Çap (mm)Diameter (mm)Diamètre (mm)
BCF0028	1,50	100	17
BCF0029	1,90	125	17
BCF0030	2,30	150	17
BCF0031	2,60	175	17
BCF0032	3,00	200	17
BCF0033	3,40	225	17
BCF0034	3,80	250	17
BCF0035	3,00	300	24

AynaTie PlatePlaque d'ancrage

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0036	0,50

Tie Rod SomunuWing NutÉcrou papillon

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0037	0,50

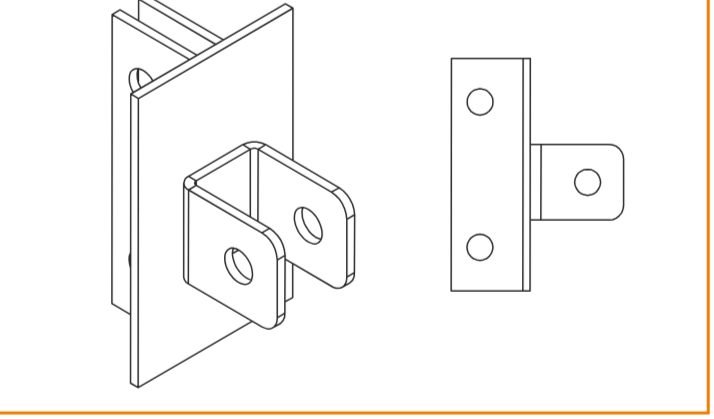

Payanda BaşlığıPush-Pull Prop HeadTête d'étai tire-pousse

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF1119	1,82

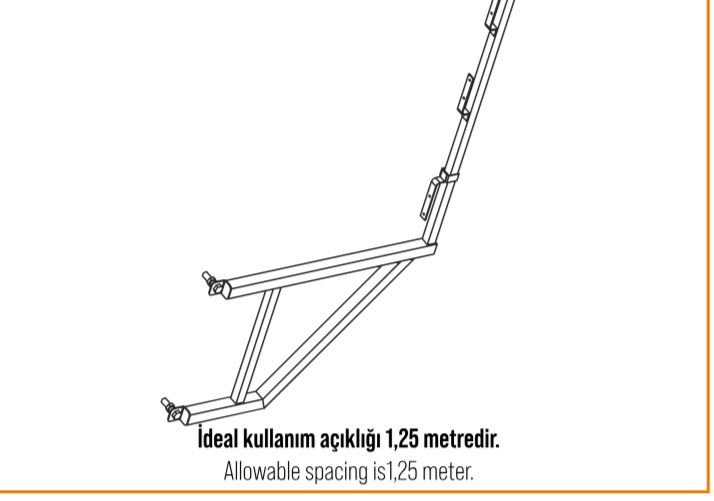

Çalışma KonsoluWalkway BracketConsole de passerelle

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF1120	8,20

İdeal kullanım aralığı 1,25 m.Recommended spacing 1.25 m.Entraxe recommandé 1,25 m.

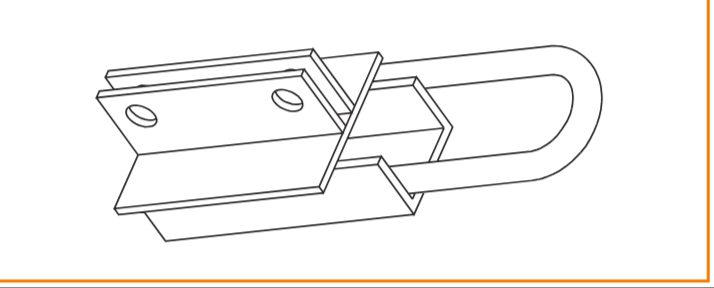

Vinç KulpuCrane Lifting HookCrochet de levage

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF1121	3,00

PimPinGoupille

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0042	0,40

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

KopilyaCotter PinClavette

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0043	0,03

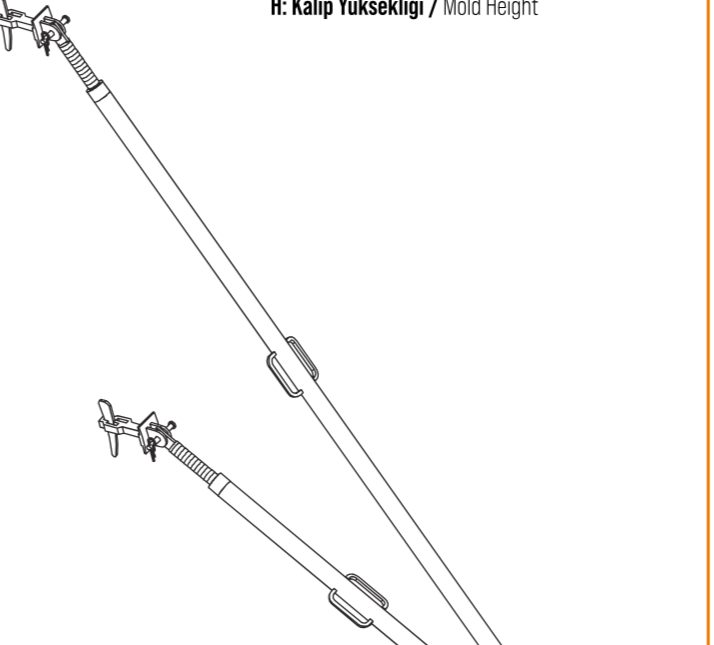

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)	H min (cm)H min (cm)H min (cm)	H maks (cm)H max (cm)H max (cm)
BCF0044	23,20	165	225
BCF0045	25,90	225	285
BCF0046	31,20	300	360
BCF0047	34,40	330	390
BCF0048	38,00	435	495

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

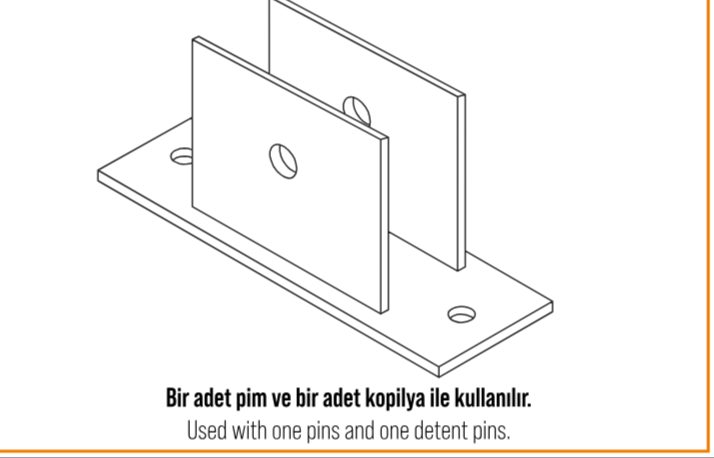

Payanda Tabanı (Tekli)Prop Base Plate (Single)Platine d'étai (simple)

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0049	1,80

Bir pim ve bir kopilya ile kullanılır.Used with one pin and one cotter pin.S'utilise avec une goupille et une clavette.

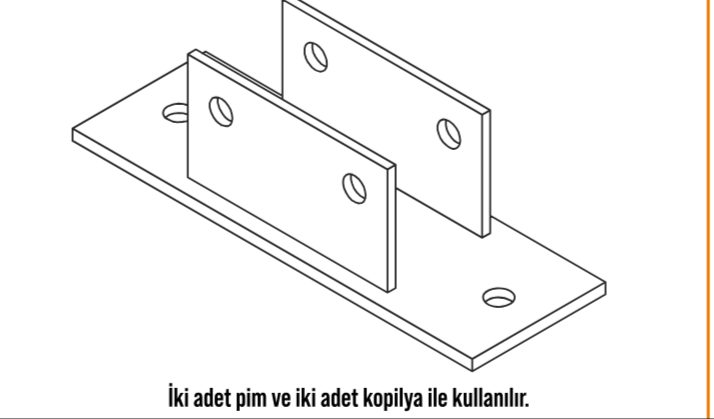

Payanda Tabanı (İkili)Prop Base Plate (Double)Platine d'étai (double)

KodCodeCode	Ağırlık (kg)Weight (kg)Poids (kg)
BCF0050	3,50

İki pim ve iki kopilya ile kullanılır.Used with two pins and two cotter pins.S'utilise avec deux goupilles et deux clavettes.

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.

Pano yükseklikleriPanel heightsHauteurs de panneau	90 / 120 / 150 cm
Pano genişlikleriPanel widthsLargeurs de panneau	15 – 90 cm
Dairesel kolonCircular columnPoteau circulaire	Ø30 – 160 cm
