Tırmanır Kalıp SistemiClimbing Formwork SystemCoffrage grimpant

Yüksek perdeler için güvenli çalışma platformlu kalıpFormwork with a safe working platform for tall wallsCoffrage avec plateforme de travail sécurisée pour voiles de grande hauteur

Tırmanır Kalıp Sistemi

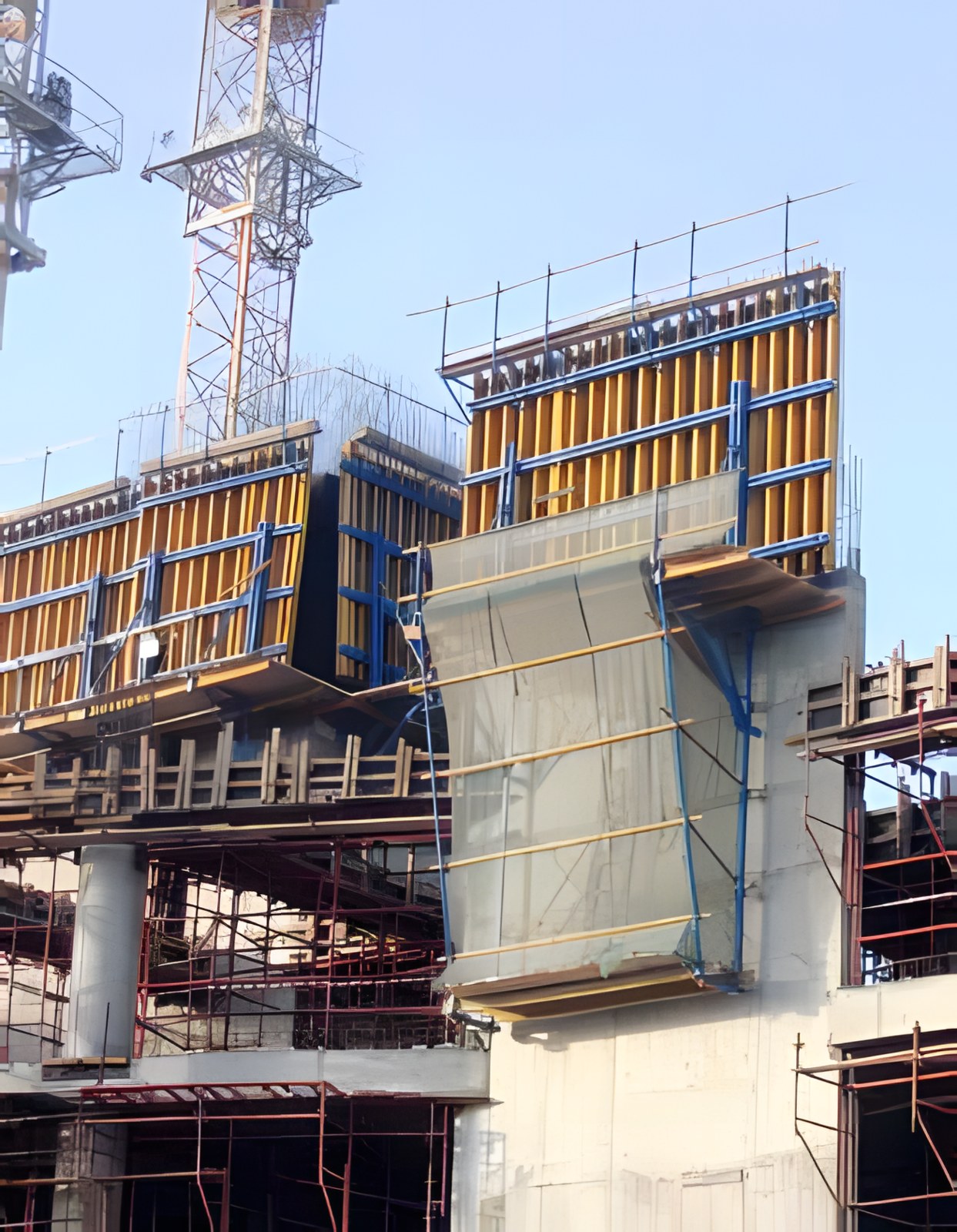

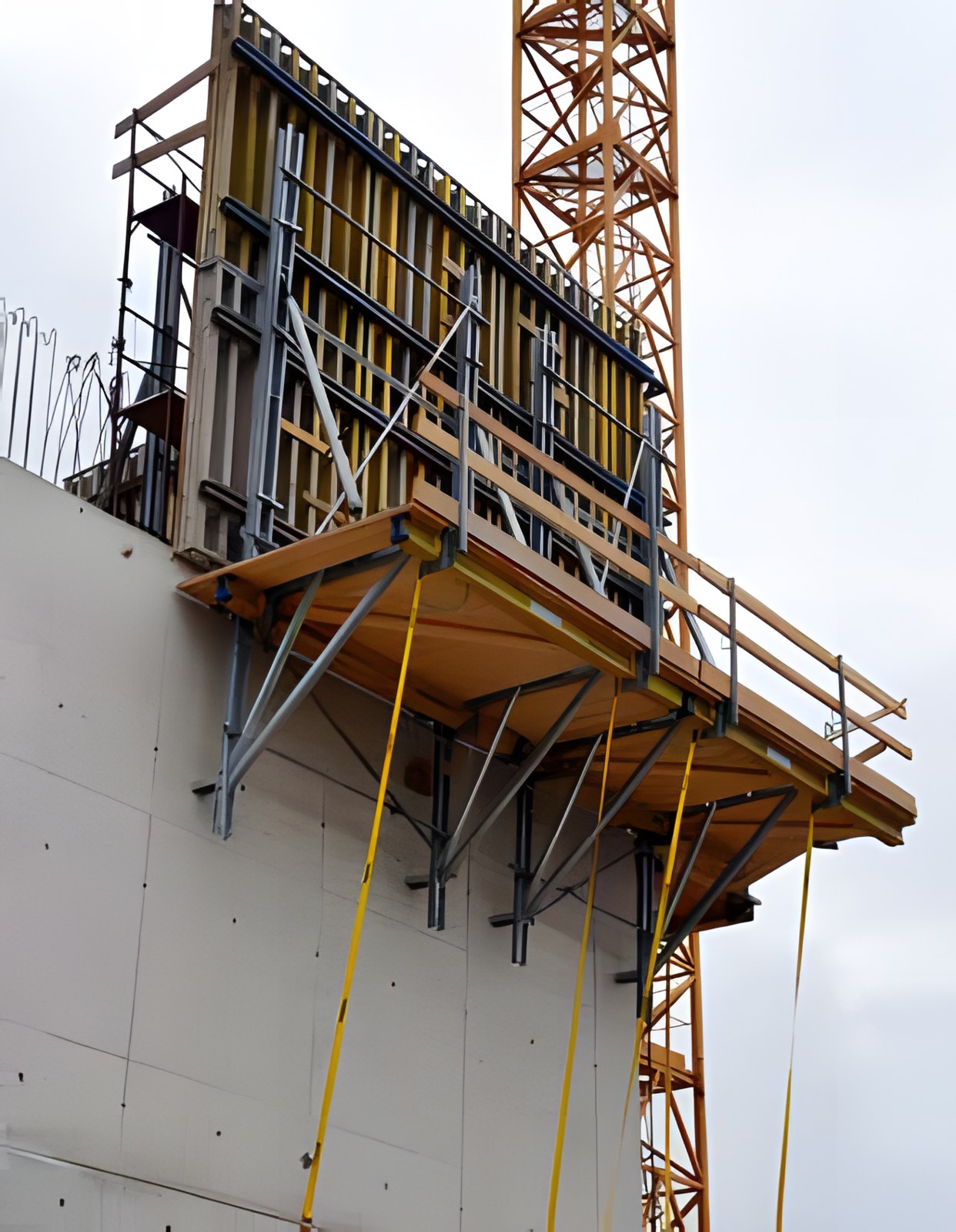

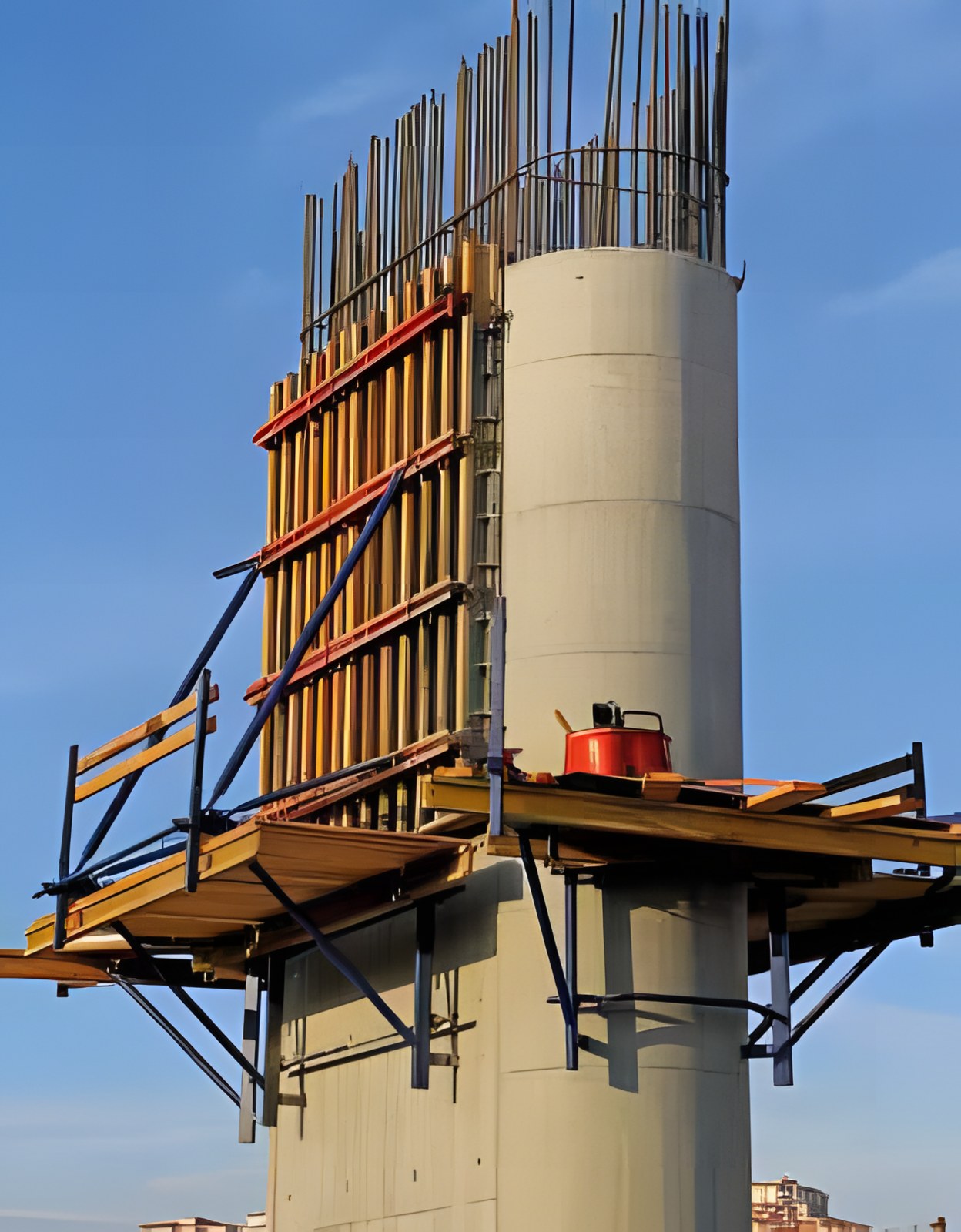

Sistem temel olarak plywood, H20 ahşap kiriş, çelik kuşaklar, kalıp tırmandırma elemanları ve çelik aksesuarlardan oluşur. Tırmandırma elemanlarıyla oluşturulan platform, hem perde kalıbının oturacağı yeri hem de güvenli bir çalışma alanı sağlar.Built from plywood, H20 timber beams, steel walers, climbing brackets and steel accessories. The platform formed by the climbing brackets carries the wall formwork and gives crews a safe place to work.Composé de contreplaqué, de poutres bois H20, de moises acier, de consoles grimpantes et d'accessoires acier. La plateforme formée par les consoles grimpantes porte le coffrage du voile et offre aux équipes un poste de travail sûr.

Tırmanma konsoluClimbing bracketConsole grimpante49 – 120 kg
Dikey kuşakVertical walerMoise verticale250 – 400 cm, NPU 100
FormlarShapesFormesDüz, dairesel, poligonal / straight, circular, polygonal
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓Tırmanma konsollarıyla güvenli çalışma ve kalıp oturma platformuClimbing brackets form a safe working and formwork platformLes consoles grimpantes forment une plateforme de travail et de coffrage sûre
  • ✓Farklı projelere ve farklı amaçlı betonarme kalıplarına uyarlanabilirAdapts to different projects and types of concrete workS'adapte à différents projets et types de travaux en béton
  • ✓İş sonuna kadar sökülmeden defalarca kullanılabilirReusable many times without dismantling until the end of the jobRéutilisable de nombreuses fois sans démontage jusqu'à la fin du chantier
  • ✓Kolay montaj, vinçle taşınabilme ve sıva gerektirmemesiyle tasarrufSaves cost: easy assembly, crane-moved, no plasteringÉconomique : montage facile, déplacement à la grue, pas d'enduit
  • ✓Düz, dairesel ve poligonal olarak üretilebilirAvailable in straight, circular and polygonal formsDisponible en version droite, circulaire et polygonale
  • ✓Yüksek yapılar, dış perdeler, arıtma tesisleri, barajlar, köprü ayakları, silolar, şaft boşluklarıHigh-rises, exterior walls, treatment plants, dams, bridge piers, silos, shaftsImmeubles de grande hauteur, voiles extérieurs, stations d'épuration, barrages, piles de pont, silos, gaines
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Tırmanma konsoluClimbing bracketConsole grimpante49 – 120 kg
Dikey kuşakVertical walerMoise verticale250 – 400 cm, NPU 100
FormlarShapesFormesDüz, dairesel, poligonal / straight, circular, polygonal

Sistem bileşenleriSystem componentsComposants du système

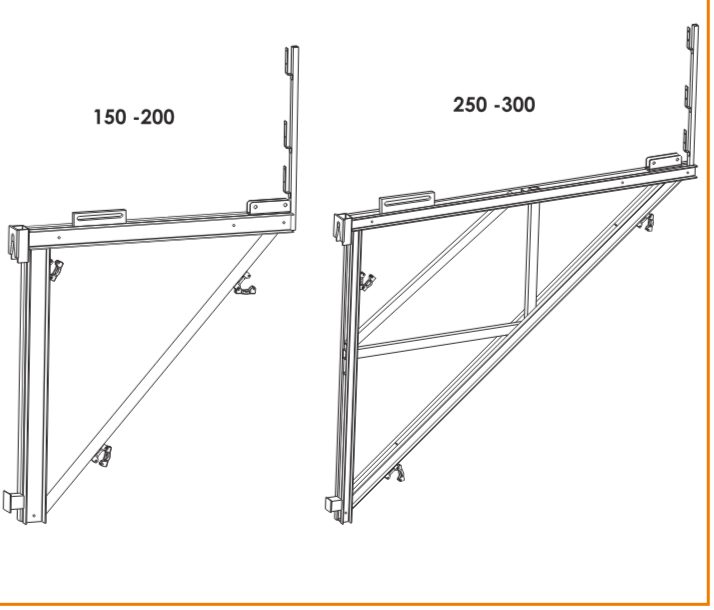

Tırmanma Konsolu

Tırmanma KonsoluClimbing BracketConsole grimpante

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF300149,0
BCF300259,0
BCF3003100,0
BCF3004120,0

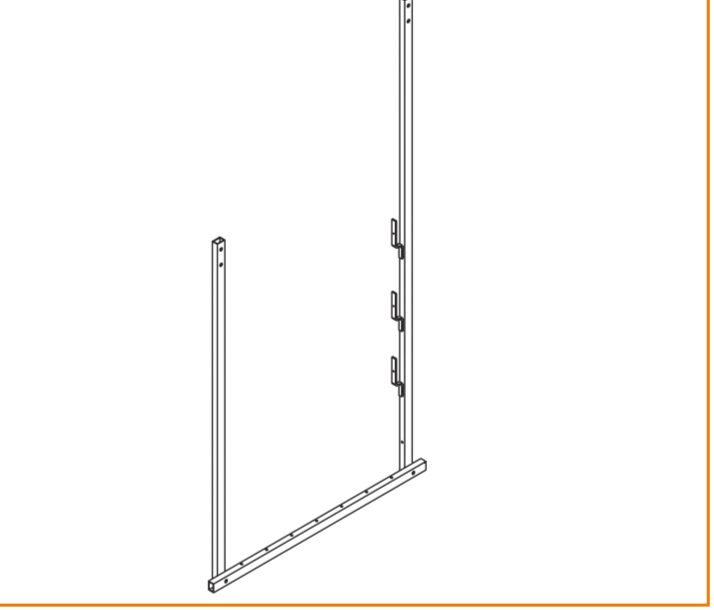

Asma Platform

Asma PlatformSuspended PlatformPlateforme suspendue

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF300530,00

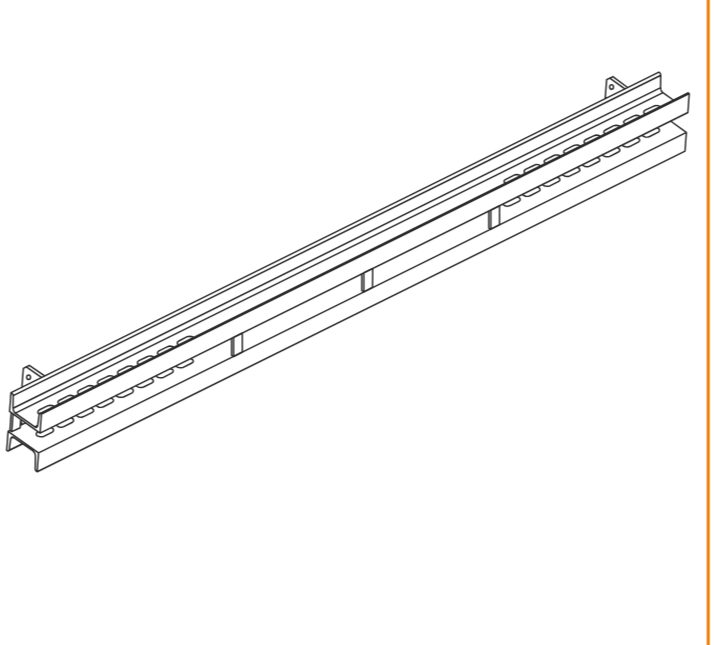

Çelik Kuşak

Çelik KuşakSteel WalerMoise acier

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)ProfilProfileProfil
BCF000114,3075NPU 100
BCF000220,10100NPU 100
BCF000324,70125NPU 100
BCF000430,90150NPU 100
BCF000533,50175NPU 100
BCF000639,90200NPU 100
BCF000747,10225NPU 100
BCF000848,10250NPU 100
BCF000958,10275NPU 100
BCF001060,50300NPU 100

Projeye göre özel ölçü ve kesitlerde üretilebilir.Special sizes and sections can be produced for the project.Des dimensions et sections spéciales peuvent être produites pour le projet.

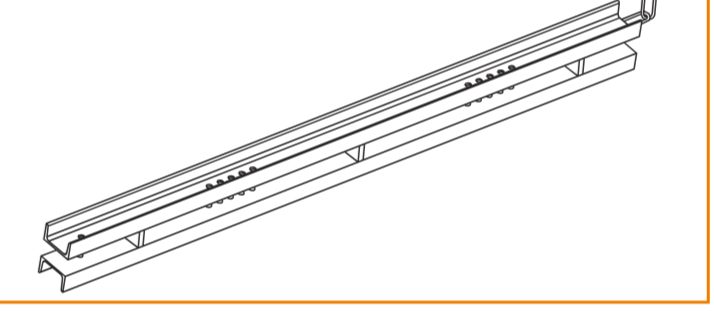

Dikey Çelik Kuşak

Dikey Çelik KuşakVertical Steel WalerMoise acier verticale

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)ProfilProfileProfil
BCF300655,00250NPU 100
BCF300766,50300NPU 100
BCF300878,00350NPU 100
BCF300987,50400NPU 100

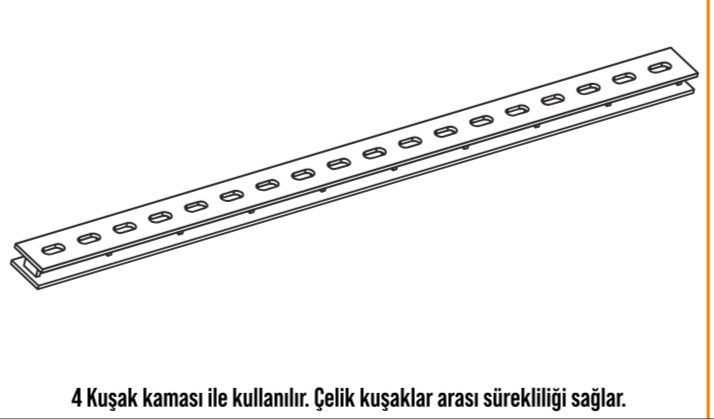

Kuşak Birleştirme Elemanı

Kuşak Birleştirme ElemanıWaler CouplerÉclisse de moise

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF00169,40100
BCF001713,70150

4 kuşak kaması ile kullanılır; çelik kuşaklar arasında süreklilik sağlar.Used with 4 waler wedges for a continuous, tight connection between walers.S'utilise avec 4 clavettes de moise pour une liaison continue et serrée entre moises.

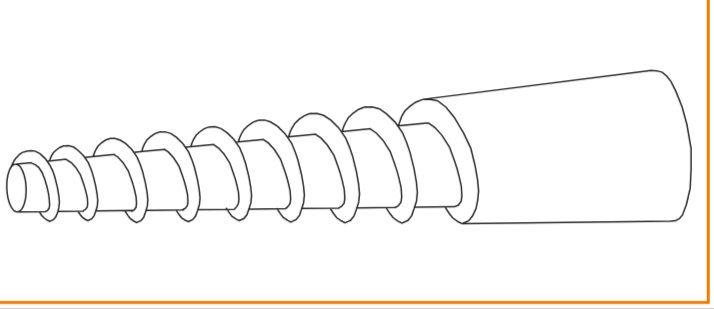

Konik Ankraj

Konik AnkrajClimbing Cone AnchorCône d'ancrage grimpant

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF30101,7520
BCF30112,0025
BCF30122,3030
BCF30132,5035

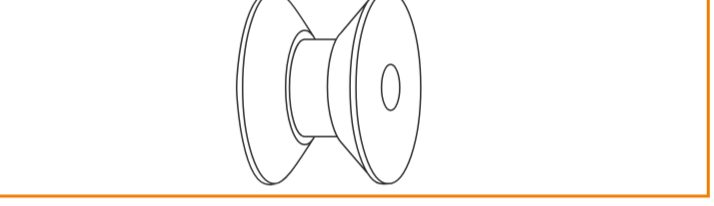

Konsol Taşıma Koniği

Konsol Taşıma KoniğiBracket Carrier ConeCône porteur de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF30141,80

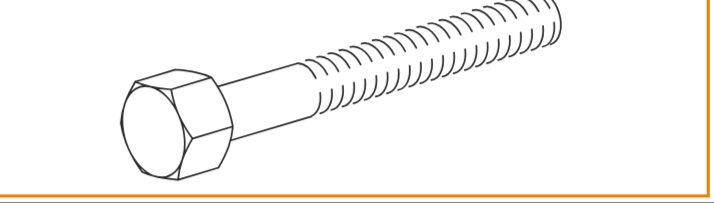

Konik Ankraj Cıvatası

Konik Ankraj CıvatasıCone Anchor BoltBoulon de cône d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF30150,80

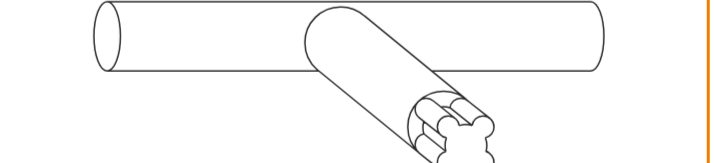

Konik Ankraj Anahtarı

Konik Ankraj AnahtarıCone Anchor SpannerClé de cône d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF30161,50

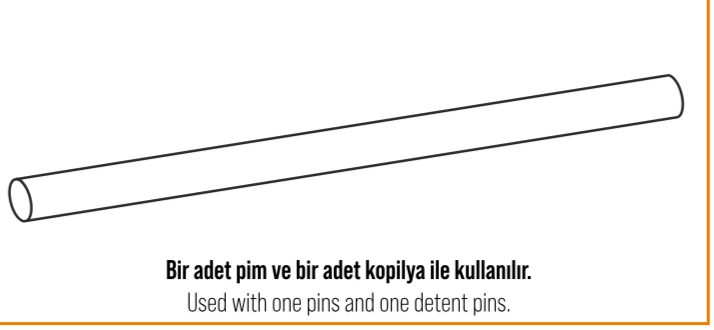

Bağlantı Borusu

Bağlantı BorusuConnection TubeTube de liaison

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Çap (mm)Diameter (mm)Diamètre (mm)
BCF30173,5010048 × 2,5

Bir pim ve bir kopilya ile kullanılır.Used with one pin and one cotter pin.S'utilise avec une goupille et une clavette.

Çift Kollu Payanda

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCF004423,20165225
BCF004525,90225285
BCF004631,20300360
BCF004734,40330390
BCF004838,00435495

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

Pim

PimPinGoupille

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00420,40

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

Kopilya

KopilyaCotter PinClavette

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00430,03
Tie Rod (Ankraj) Mili

Tie Rod (Ankraj) MiliTie RodTige de coffrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Çap (mm)Diameter (mm)Diamètre (mm)
BCF00281,5010017
BCF00291,9012517
BCF00302,3015017
BCF00312,6017517
BCF00323,0020017
BCF00333,4022517
BCF00343,8025017
BCF00353,0030024
Ayna

AynaTie PlatePlaque d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00360,50
Tie Rod Somunu

Tie Rod SomunuWing NutÉcrou papillon

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00370,50
Ahşap Vidası (6/60)

Ahşap Vidası (6/60)Timber Screw (6/60)Vis à bois (6/60)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00380,02
Çektirme Mili

Çektirme MiliPulling BarBarre de traction

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00272,10
Çalışma Konsolu

Çalışma KonsoluWalkway BracketConsole de passerelle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00518,40

İdeal kullanım aralığı 1,25 m. Bir cıvata ve bir somunla H20 kirişe montajlanır.Recommended spacing 1.25 m. Fixed to the H20 beam with one bolt and one nut.Entraxe recommandé 1,25 m. Fixée à la poutre H20 par un boulon et un écrou.

H20 Kuşak Bağlantı Klipsi

H20 Kuşak Bağlantı KlipsiH20 Hook StrapGriffe de fixation H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00210,80

Ahşap kirişlerin çelik kuşaklara bağlantısını sağlar.Connects timber beams to steel walers.Relie les poutres bois aux moises acier.

H20 Ahşap Kiriş

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF005212,30245
BCF005313,30265
BCF005414,50290
BCF005516,50330
BCF005618,00360
BCF005719,50390
BCF005822,50450
BCF005924,50490
BCF006029,50590

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Uzunluk (cm)Length (cm)Longueur (cm)Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF006140,0012525018

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
